RFIntell LH-102M центральный модуль проводной дискуссионной системы

Описание товара

RFIntell LH-102M - центральный модуль проводной дискуссионной системы, ядро всей конференц-инсталляции. Именно к нему подключаются микрофонные пульты делегатов и председателя, через него идёт распределение сигнала, управление очередью выступающих и запись заседания. Модель рассчитана на серьёзные переговорные комнаты, залы советов и конференц-залы, где нужно организовать регламентированное обсуждение с большим числом участников и последующей архивацией. LH-102M берёт на себя роль дирижёра: собирает голоса, коммутирует их с системой звукоусиления и внешними устройствами.

Схема и конструкция LH-102M

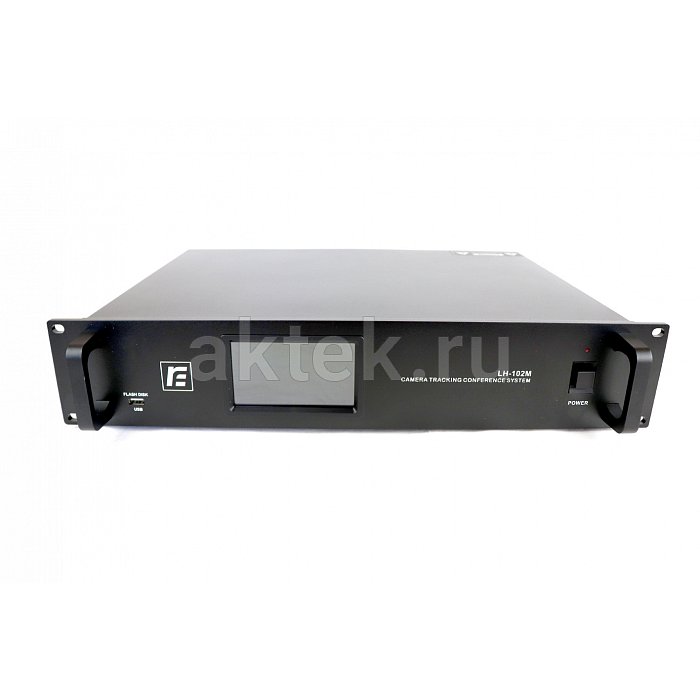

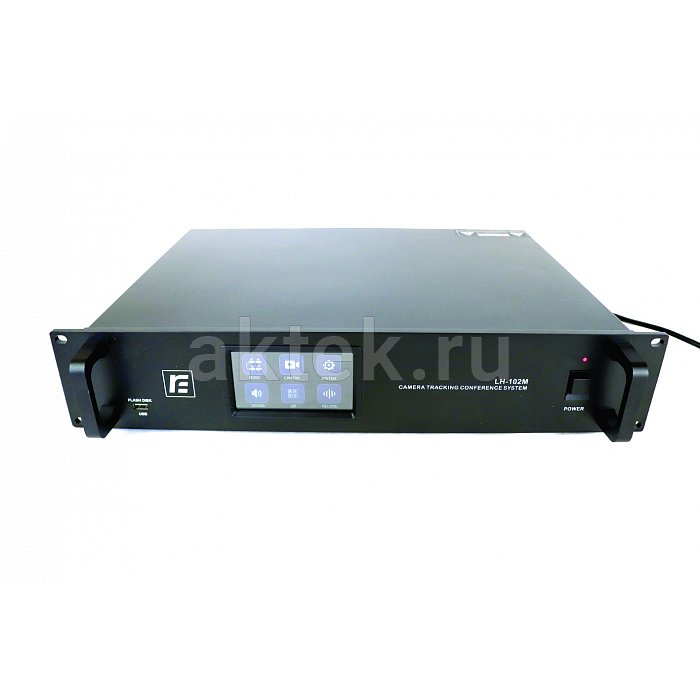

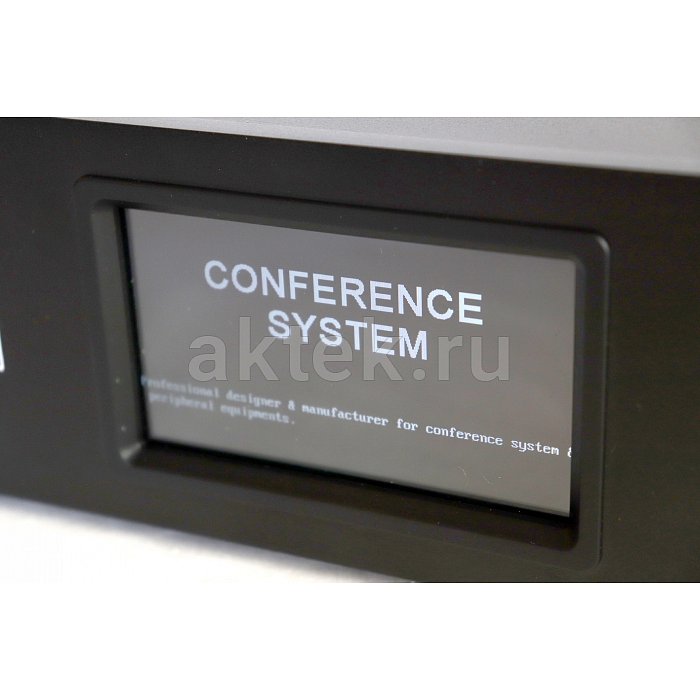

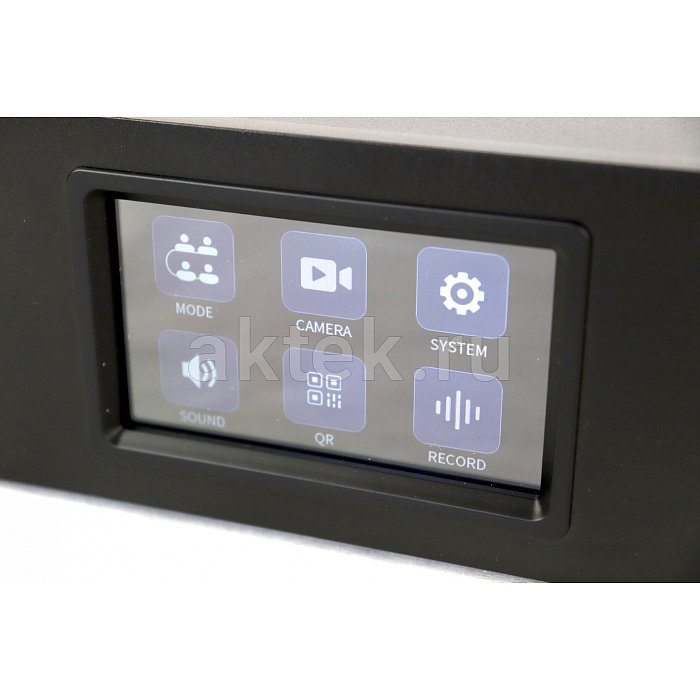

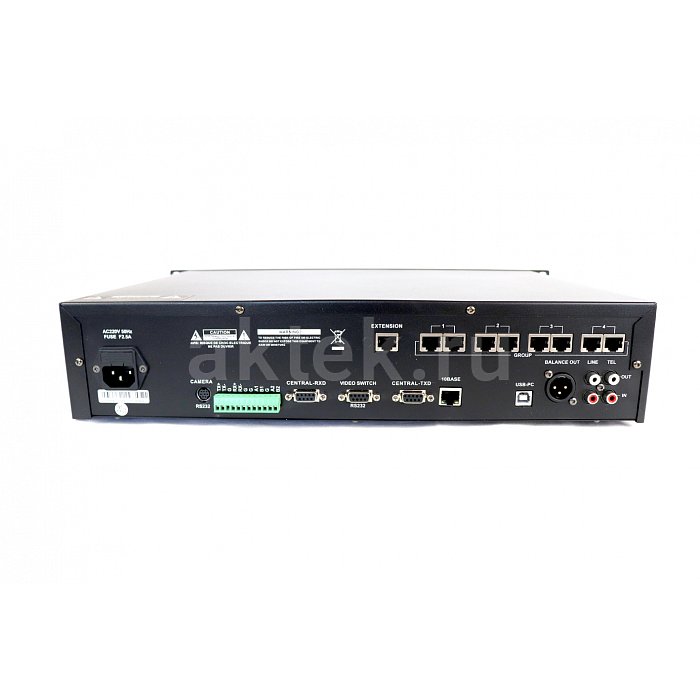

Устройство выполнено в рэковом корпусе высотой 2U и построено вокруг цифровой платформы управления с сенсорным дисплеем на передней панели. Экран даёт прямой доступ к режимам работы, настройкам микрофонов и функциям записи без подключения компьютера - оператор видит статус системы и меняет параметры одним касанием. Модуль поддерживает подключение до 100 микрофонных пультов, а при каскадировании до 10 центральных блоков масштаб можно расширить под мероприятия любого формата. На борту предусмотрен USB-рекордер для записи заседаний напрямую на флеш-накопитель, порт USB для управления с компьютера и интерфейс RS232 для интеграции с системами автоматизации зала. Балансный выход XLR отдаёт суммарный сигнал в тракт звукоусиления с минимальными наводками на длинных линиях, что важно при разводке кабелей по большому помещению. Функция трекинга до 6 видеокамер автоматически переключает картинку на говорящего делегата.

Применение

LH-102M занимает центральное место в сигнальной цепи конференц-инсталляции. К нему проводными линиями подключаются микрофонные пульты делегатов и председателя, а балансный выход направляется на вход микшера или процессора зала, откуда сигнал уходит на усилители мощности и трансляционную акустику. USB-выход задействуется для интеграции с ПК оператора и программ протоколирования, RS232 - для связи с медиаконтроллерами и системами управления помещением. Интеграция с видеокамерами позволяет собрать полноценный комплекс с автоматической режиссурой: камера сама поворачивается на выступающего, а запись сохраняется на USB-носитель. Модуль подходит для переговорных корпоративных центров, залов заседаний, судебных и муниципальных помещений, учебных аудиторий с регламентированной дискуссией.

Серия и исполнение

Модель относится к линейке RFIntell LH-102 - проводным дискуссионным системам с центральным модулем и микрофонными пультами. LH-102M выполнен в формате 2U для монтажа в стандартную стойку рядом с другим студийным и инсталляционным оборудованием. По сравнению с более простыми решениями серии здесь расширен пул поддерживаемых микрофонов до сотни, добавлен сенсорный экран управления, встроенный USB-рекордер и функция трекинга видеокамер. Каскадирование до 10 модулей делает LH-102M базой для крупных многосекционных залов, где одной точки коммутации недостаточно.
