STAGE4 AGate 1-2 WE двунаправленный ArtNet-DMX-конвертер, два потока
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- STAGE4
- Модель
- AGate 1-2 WE
- Тип товара
- двунаправленный Art-Net–DMX-конвертер
- Комплектация
- сетевой кабель и руководство
- Монтаж
- на стену или ферму, резьба М10
- Настройка
- LCD, кнопки, DMX Workshop
- Питание
- PowerCON 90–240 В или PoE 48 В с автоматическим резервированием
- Скорость сети
- 100 Мбит/с
- Разъёмы DMX
- 2× XLR 3-pin
- Декодирование пикселей
- до 2×170 RGB-пикселей
- Количество DMX-каналов
- 1024
- Количество вселенных
- 2
- Количество DMX-выходов
- 2
- Назначение
- передача и преобразование управляющих протоколов
- Питание по сети
- PoE
- Дисплей
- LCD
- Разъёмы и интерфейсы
- XLR, PowerCON, Ethernet
- Интерфейсы управления
- Ethernet
- Поддерживаемые протоколы
- Art-Net I, II, III, DMX512
- Вес товара
- 550 г
- Вес в упаковке
- 700 г
- Габариты упаковки (Д×Ш×В)
- 135×95×50 мм
Описание товара
Когда пультовая находится в одном конце зала, а световые приборы — на сцене или под потолком, тянуть отдельные DMX-линии становится дорого и неудобно. Конвертер STAGE4 AGate 1-2 WE решает эту задачу через витую пару: один сетевой кабель приходит к устройству, а из него уже выходят два независимых DMX-юниверса на приборы. Модель работает в двух направлениях, преобразуя Art-Net в DMX-512 и обратно, что делает её универсальным звеном между сетевой инфраструктурой и классическим световым оборудованием.Конструкция и особенности AGate 1-2 WE

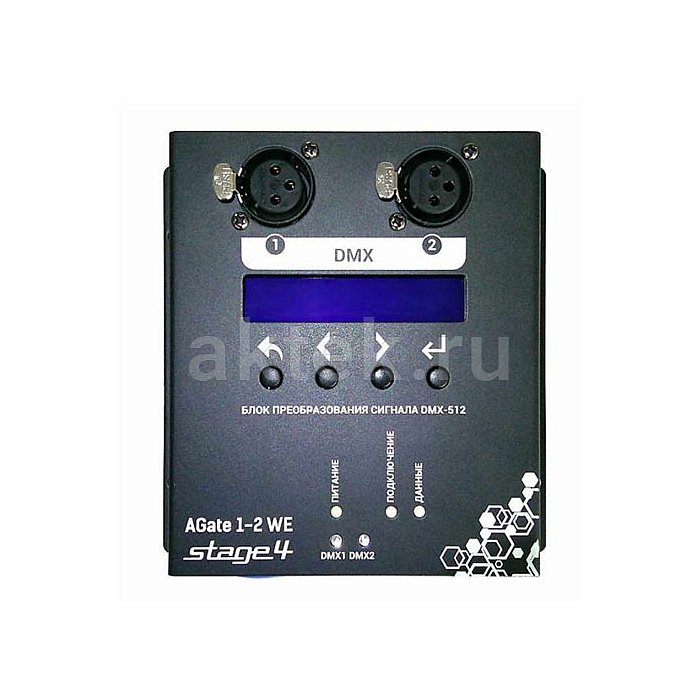

Металлический корпус компактных размеров рассчитан на подвесной монтаж через крепёжные отверстия M10 или установку на ровной поверхности. На передней панели — LCD-дисплей и четыре кнопки (Menu, Up, Down, Enter), которые позволяют настроить IP-адрес, юниверсы и режимы работы без ноутбука. Для более тонкой конфигурации предусмотрена работа через программу DMX WorkShop. Устройство поддерживает все три версии протокола Art-Net (I, II, III) и адресацию Universe 0–15, то есть в сети можно назначить любые два юниверса из шестнадцати доступных. Отдельная деталь конструкции — двойное питание: основной ввод через разъём PowerCon на 90–240 В и резервное питание PoE 48 В по тому же Ethernet-кабелю. При отказе одной линии устройство продолжает работу через вторую. Четыре светодиодных индикатора показывают состояние питания, DMX, Art-Net и физического сетевого соединения, а ошибки выводятся прямо на дисплей.
Применение
Основной сценарий — распределённая световая система, где консоль или медиасервер отдаёт Art-Net по гигабитной сети, а конвертеры стоят непосредственно у сцены, фермы или инсталляции. От AGate 1-2 WE идут короткие DMX-линии через 3-pin XLR к головам, парам, димм-блокам или сплиттерам. Второй режим — расширение физических DMX-выходов консоли, у которой не хватает портов. Ещё одна задача — управление LED-матрицами и пиксельными панелями: устройство обслуживает до 2×170 RGB-пикселей через DMX-512, чего хватает для задников, декораций и небольших видеоповерхностей. Питание PoE удобно там, где рядом нет розетки: достаточно завести витую пару от коммутатора с поддержкой стандарта. Для театров, домов культуры и мобильных концертных установок это упрощает разводку и сокращает количество кабелей на площадке.
Серия и исполнение
AGate 1-2 WE — двухпортовая версия конвертера в линейке STAGE4 AGate, рассчитанная на монтаж на стену или крепление струбциной. Индекс 1-2 указывает на два выхода DMX (1024 канала суммарно), исполнение WE — на настенный/подвесной формат в противовес рэковым и настольным вариантам серии. В комплект входят само устройство, кабель питания с вилкой и руководство пользователя на русском языке. Страна происхождения — Китай, импортёр по России — компания «Имлайт». Срок службы заявлен не менее пяти лет, гарантия — один год. Для проектирования доступен чертёж в формате DWG.
