STAGE4 AGate 1-4 WE конвертер ArtNet–DMX и RGB-декодер
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- STAGE4
- Модель
- AGate 1-4 WE
- Тип товара
- двунаправленный Art-Net–DMX-конвертер
- Комплектация
- сетевой кабель и руководство
- Монтаж
- на стену или ферму, резьба М10
- Настройка
- LCD, кнопки, DMX Workshop
- Питание
- PowerCON 90–240 В или PoE 48 В с автоматическим резервированием
- Скорость сети
- 100 Мбит/с
- Разъёмы DMX
- 4× XLR 3-pin
- Декодирование пикселей
- до 4×170 RGB-пикселей
- Количество DMX-каналов
- 2048
- Количество вселенных
- 4
- Количество DMX-выходов
- 4
- Назначение
- передача и преобразование управляющих протоколов
- Питание по сети
- PoE
- Дисплей
- LCD
- Разъёмы и интерфейсы
- XLR, PowerCON, Ethernet
- Интерфейсы управления
- Ethernet
- Поддерживаемые протоколы
- Art-Net I, II, III, DMX512
- Вес товара
- 650 г
- Вес в упаковке
- 800 г
- Габариты упаковки (Д×Ш×В)
- 135×95×50 мм
Описание товара
Когда сценическая инсталляция вырастает за пределы одной DMX-линии в 512 каналов и 100 метров кабеля, на смену привычным разъёмам приходит сетевая архитектура. Устройство STAGE4 AGate 1-4 WE выполняет роль конвертера между Art-Net и DMX512: одна витая пара тянется от пультовой к сцене, а на месте установки сигнал раскладывается на четыре независимых DMX-выхода. Такая схема убирает необходимость в множестве параллельных линий и рэковых сплиттерах, оставляя пространство для дальнейшего расширения парка световых приборов.Конструкция и особенности AGate 1-4 WE

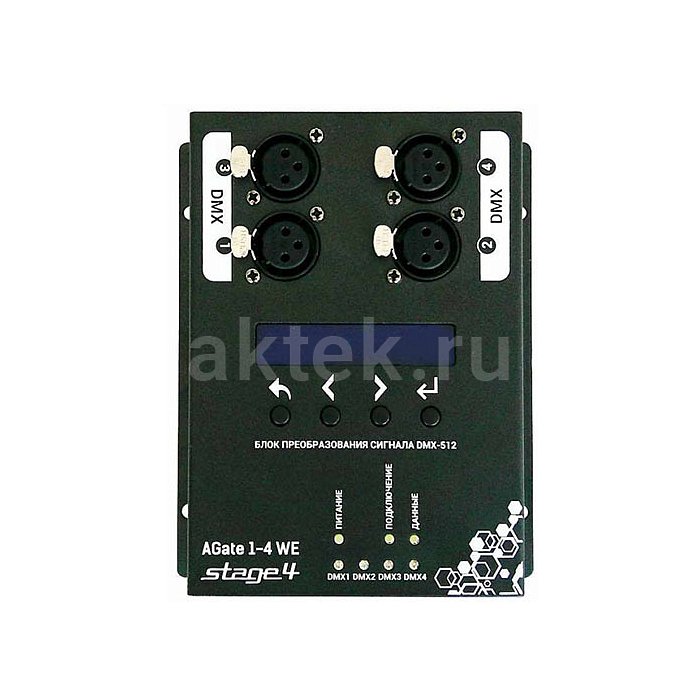

Корпус металлический, компактный, с крепежными отверстиями M10 — устройство фиксируется на стене, ферме или струбцине, либо ставится на плоскость. На передней панели LCD-дисплей и четыре кнопки (Menu, Up, Down, Enter), через которые задаются сетевые параметры, юниверсы и режим работы без подключения компьютера. Альтернативный путь настройки — фирменное приложение DMX WorkShop.
Четыре выхода DMX512 через 3-pin XLR суммарно дают 2048 каналов. Поддерживаются протоколы Art-Net I, II и III, доступна и обратная конвертация DMX в Art-Net — это удобно, когда физический пульт нужно превратить в сетевой источник для распределённой системы. Отдельная функция — управление светодиодными матрицами до 680 RGB-пикселей (30×20) через DMX-протокол. Четыре LED-индикатора показывают состояние питания, DMX, Art-Net и Ethernet-соединения, а ошибки выводятся текстом на LCD-экране, что упрощает диагностику на площадке.
Применение
Основной сценарий — театры, дома культуры, концертные площадки и мобильные инсталляции, где расстояние от пультовой до сцены превышает 100 метров или требуется больше юниверсов, чем даёт консоль. Витая пара категории Ethernet подходит для гигабитных сетей и легко прокладывается вместе с остальной инфраструктурой. Питание подаётся через разъём PowerCon (AC 90–240 В, 50–60 Гц), при отключении основной сети устройство автоматически переходит на PoE 48 В по тому же Ethernet-кабелю — резерв работает без ручного вмешательства. Для крупных LED-инсталляций конвертер размещается локально возле матриц: контроллер разгружается, длина сигнальных линий сокращается. Скорость сетевого интерфейса 100 Мбит/с покрывает штатные задачи Art-Net-трафика. Заводской IP-адрес 10.201.6.100 и маска 255.0.0.0 при необходимости меняются через меню.
Серия и исполнение
В линейке AGate модель 1-4 WE занимает старшую позицию относительно AGate 1-2 WE: у младшей версии два выхода DMX512 и 1024 канала, здесь — четыре выхода и 2048 каналов, а поддержка LED-матриц выросла с 300 до 680 RGB-пикселей. Такое удвоение полезно на объектах, где под одним конвертером собирается сразу несколько групп приборов или пиксельные декорации. В комплект поставки входят само устройство, кабель питания с вилкой и руководство пользователя на русском языке. Гарантийный срок — 1 год, заявленный срок службы — не менее 5 лет.
