ВЕКТОР МС-811 модуль трансляционной системы, 1U, 220 В
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- МС-811
- Тип товара
- модуль трансляционной системы
- Назначение
- управление системой трансляции и оповещения
- Тип аксессуара
- модуль расширения
- Высота в рэке
- 1U
- Поддерживаемые форматы
- MP3
- Запись
- есть
- Фантомное питание
- есть
- Разъёмы и интерфейсы
- Phoenix, SD
- Питание
- 220 В
- Вес в упаковке
- 1975 г
- Габариты упаковки (Д×Ш×В)
- 530×215×60 мм

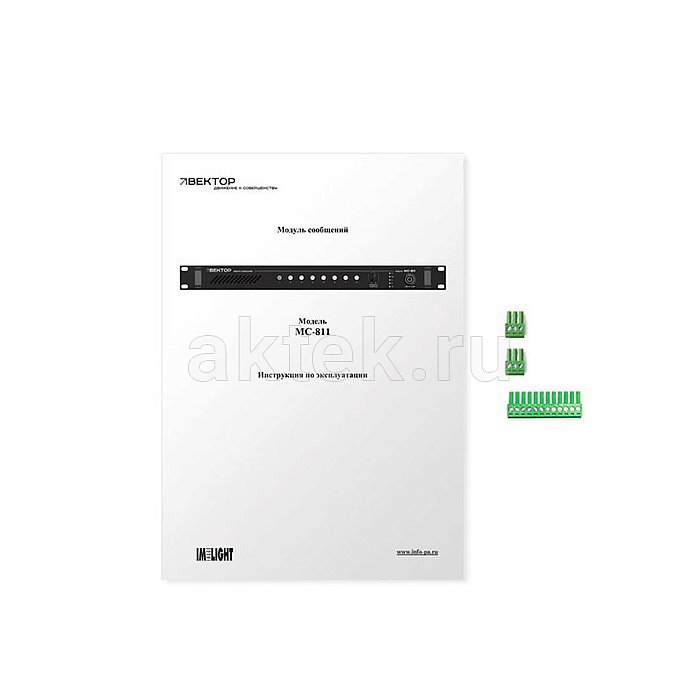

Инструкция
Описание товара
Для систем оповещения и фонового вещания, где нужно надёжно проигрывать заранее записанные объявления, служит модуль сообщений Вектор МС-811. Прибор хранит и воспроизводит до восьми фрагментов в формате mp3 со встроенной памяти на SD-карте объёмом 2 ГБ, а параллельно принимает живой сигнал с микрофона или внешнего источника. Место в сигнальной цепи — между источниками (микрофон диктора, плеер фоновой музыки, автоматика по расписанию) и трансляционным усилителем мощности, куда МС-811 отдаёт линейный сигнал.Схема и конструкция модуля Вектор МС-811

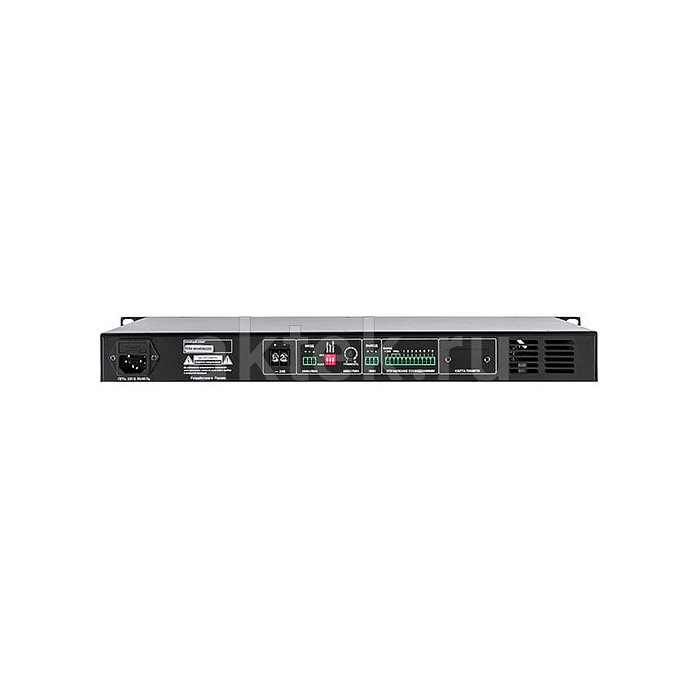

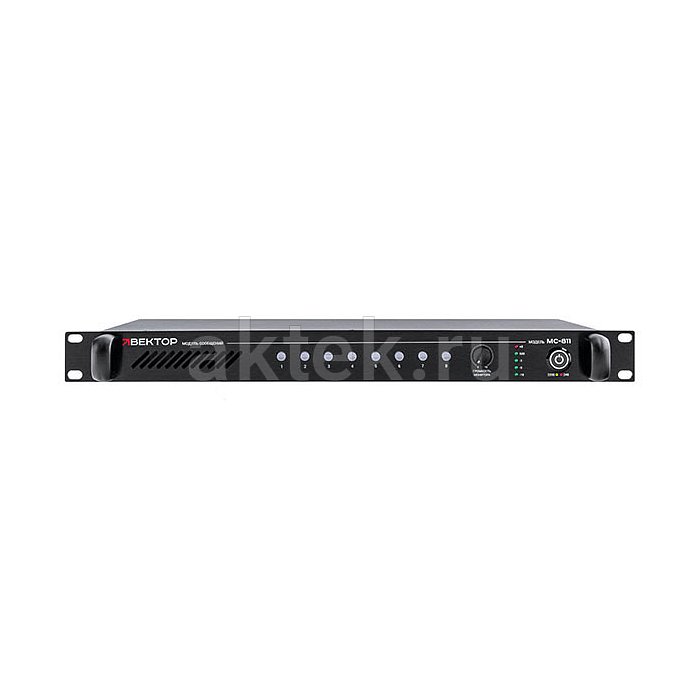

Электроника построена как цифровой проигрыватель с аналоговым входным трактом. Восемь ячеек памяти запускаются вручную с передней панели или автоматически — по команде от внешней системы, что удобно для сценариев тревожного оповещения и штатных объявлений по расписанию. Комбинированный вход принимает и микрофон, и линейный сигнал через разъёмы Phoenix: винтовые клеммы держат кабель жёстко, что важно в стационарном монтаже внутри рэковой стойки. Для конденсаторных микрофонов предусмотрено фантомное питание, а регулировка уровня и приоритет входа позволяют настроить, какой источник перекрывает остальные при одновременной подаче сигнала. Встроенный монитор со световой индикацией уровня помогает контролировать сигнал прямо на панели, без подключения внешнего измерителя. Отдельная линия управления внешним оборудованием на 24 В постоянного тока (до 0,5 А) запускает сопряжённые устройства — например, коммутаторы зон или релейные модули — синхронно с началом воспроизведения сообщения. Питание резервируется: основной ввод 220–230 В переменного тока, резервный — 24 В постоянного, с раздельной световой индикацией на кнопке включения.
Применение
Основная сфера — трансляционные системы в торговых центрах, на транспортных объектах, в производственных цехах, школах и административных зданиях. МС-811 берёт на себя роль источника типовых объявлений: расписание, служебные сообщения, речевое оповещение при ЧС, рекламные вставки в фоновом канале. В сигнальной цепи модуль ставится перед трансляционным усилителем 100-вольтовой линии; линейный выход 1 В с разъёмов Phoenix прямо подключается к соответствующему входу усилителя или матричного коммутатора. Микрофонный вход с фантомным питанием позволяет подключить пульт диктора для живых объявлений, а приоритет входа гарантирует, что срочное сообщение перекроет фоновое воспроизведение. Управление внешними устройствами через DC 24 В интегрирует прибор в сценарии, где по команде запуска нужно одновременно включить свет, открыть зону или переключить трансляцию.
Серия и исполнение

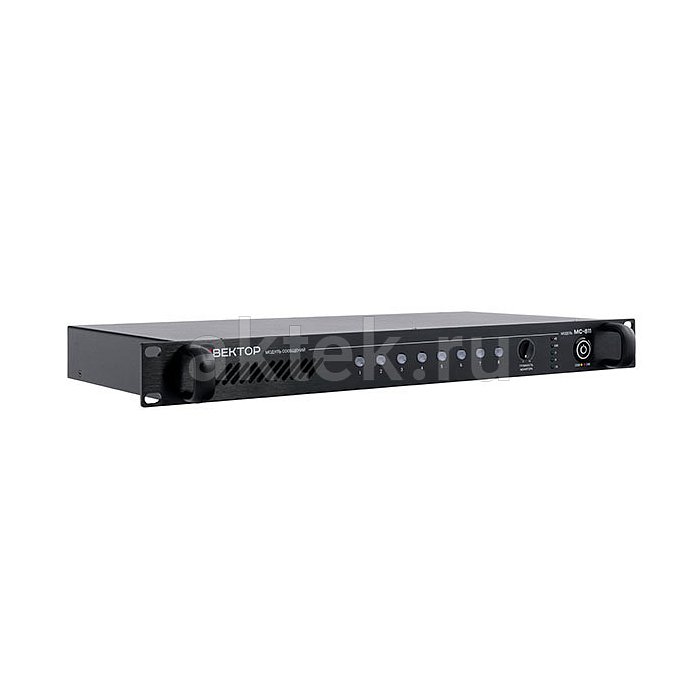

Модуль выполнен в рэковом корпусе высотой 1U с монтажной шириной 19 дюймов — стандартный формат для трансляционных стоек, в которые уже установлены усилители, матрицы и источники бесперебойного питания того же класса. Восемь независимых сообщений с индивидуальным запуском отличают МС-811 от простых плееров с одним треком: это уже полноценный модуль автоматизации речевого оповещения. Производитель даёт на приборы марки Вектор гарантию три года, что для стационарного оборудования систем оповещения — существенный аргумент в пользу долгосрочной эксплуатации на ответственных объектах.
