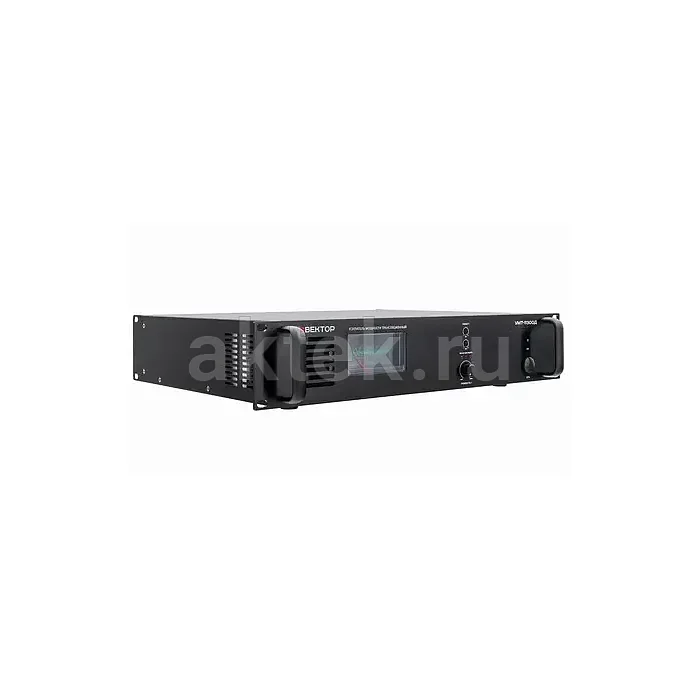

ВЕКТОР УМТ-11300Д (V2) трансляционный усилитель, 1300 Вт
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- УМТ-11300Д (V2)
- Тип товара
- трансляционный усилитель
- Назначение
- усиление сигнала в трансляционных линиях
- Способ установки
- рэковый или настольный
- Номинальная мощность
- 1300 Вт
- Линия трансляции
- 100 В
- Высота в рэке
- 2U
- Разъёмы и интерфейсы
- Phoenix
- Класс усилителя
- D
- Питание
- 220–230 В
- Монтаж в рэк
- 19 дюймов
- Защита
- от перегрева, от перегрузки, от короткого замыкания
- Вес в упаковке
- 11880 г
- Габариты упаковки (Д×Ш×В)
- 530×410×100 мм
Инструкция
Описание товара
Мощный трансляционный усилитель класса D для крупных объектов с длинными линиями — Вектор УМТ-11300Д (V2) выдаёт 1300 Вт на трансформаторный выход 100 В и 70 В в корпусе высотой 2U. Такая плотность мощности в двух рэковых юнитах закрывает задачи, где нужно раздать речь и фоновое озвучивание на протяжённые линии громкоговорителей: торговые центры, производственные цеха, склады, транспортные узлы, административные здания.Назначение и зоны

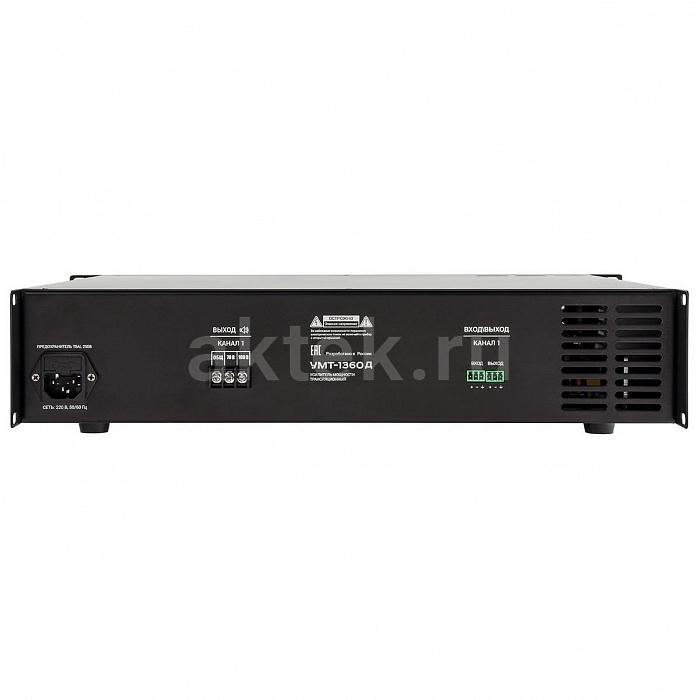

Модель работает в составе систем громкоговорящей связи и речевого оповещения. Выход на 100-вольтовую и 70-вольтовую линию позволяет разносить трансляционные громкоговорители на большие расстояния без ощутимых потерь и подключать десятки динамиков параллельно — стандартная схема для протяжённых объектов, где обычная низкоомная разводка неприменима. Суммарная нагрузка на линию рассчитывается исходя из мощности усилителя 1300 Вт: сумма номинальных мощностей подключённых громкоговорителей не должна превышать этот предел с запасом на надёжность. Линейные вход и выход на разъёмах Phoenix упрощают шлейфование и коммутацию в составе стойки — сигнал легко передаётся дальше на следующий усилитель мощности зоны, а винтовой клеммник фиксирует провод без пайки и переходников.
Функции оповещения и управление
Линейные входы принимают сигнал от предусилителя-микшера, микрофонной консоли пейджинга, источника фоновой музыки или блока речевого оповещения. В типовой конфигурации усилитель ставится после микшера-маршрутизатора, который отвечает за приоритеты сообщений, зонирование и подачу предзаписанных объявлений — Вектор УМТ-11300Д (V2) выполняет силовую часть цепочки, доводя сигнал до линии громкоговорителей. Регулировка уровня выходного сигнала на передней панели позволяет выставить нужный запас по громкости при пусконаладке и не трогать её при штатной эксплуатации. Раздельная коррекция низких и высоких частот подстраивает тембр речи под акустику помещения: гулкие пространства с длинным реверберационным хвостом требуют ослабления низа для сохранения разборчивости, приглушённые помещения с коврами и мягкой мебелью — небольшого подъёма верха.
Конструкция и защита УМТ-11300Д (V2)

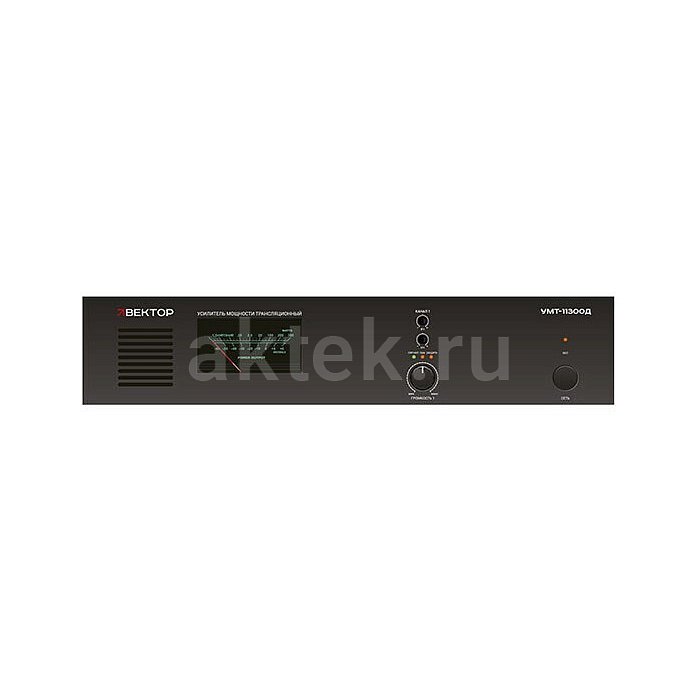

Усилительный тракт класса D выбран не случайно: при выходной мощности 1300 Вт линейные схемы потребовали бы массивных радиаторов и активного охлаждения с несколькими вентиляторами, тогда как ключевой каскад класса D работает с высоким КПД и умещается в корпус 2U с умеренным тепловыделением. Это важно для рэковой стойки, где рядом стоят другие блоки системы оповещения — меньше нагрев соседних устройств, ниже нагрузка на кондиционирование аппаратной. Многоступенчатая защита срабатывает при перегрузке, коротком замыкании в линии и перегреве — типовые сценарии на объектах с большим количеством громкоговорителей, где повреждение одного шлейфа не должно выводить из строя весь канал усиления. Индикаторы на передней панели показывают режимы работы: наличие сигнала, срабатывание защиты, состояние питания. Питание от сети 220–230 В, 50–60 Гц — стандартное подключение без дополнительных блоков. Форм-фактор 2U с креплением в 19-дюймовую стойку соответствует общепринятой компоновке рэков систем трансляции и речевого оповещения.
