ВЕКТОР УМТ-1360Д трансляционный усилитель, 360 Вт
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- УМТ-1360Д
- Тип товара
- трансляционный усилитель
- Назначение
- усиление сигнала в трансляционных линиях
- Способ установки
- рэковый или настольный
- Номинальная мощность
- 360 Вт
- Линия трансляции
- 100 В
- Высота в рэке
- 2U
- Разъёмы и интерфейсы
- Phoenix
- Класс усилителя
- D
- Питание
- 220–230 В
- Габариты
- 483×88×375 мм
- Монтаж в рэк
- 19 дюймов
- Защита
- от перегрева, от перегрузки, от короткого замыкания
- Вес в упаковке
- 11880 г
- Габариты упаковки (Д×Ш×В)
- 530×410×100 мм
Инструкция
Описание товара
Задача усиления сигнала для длинных трансляционных линий на протяжённых объектах — торговых центрах, складских комплексах, административных зданиях — решается моноблочным аппаратом Вектор УМТ-1360Д. Это одноканальный усилитель мощностью 360 Вт с выходами на трансформаторную линию 100 В и 70 В, собранный в корпусе высотой 2U для стандартного монтажа в рэк. Класс усиления D выбран не случайно: он даёт высокий КПД при потребляемой мощности 540 Вт, что критично для систем оповещения, работающих в дежурном режиме круглосуточно.Назначение и зоны
Модель применяется в системах музыкально-речевой трансляции и аварийного оповещения — от фонового озвучивания в магазинах и офисах до передачи речевых сообщений на производственных площадках. Выход 100 В (или 70 В при большей плотности абонентов) позволяет строить длинные линии с параллельно включёнными потолочными и настенными громкоговорителями без потерь в кабеле, а суммарная нагрузка на линии не должна превышать 360 Вт по сумме мощностей всех подключённых трансформаторов.

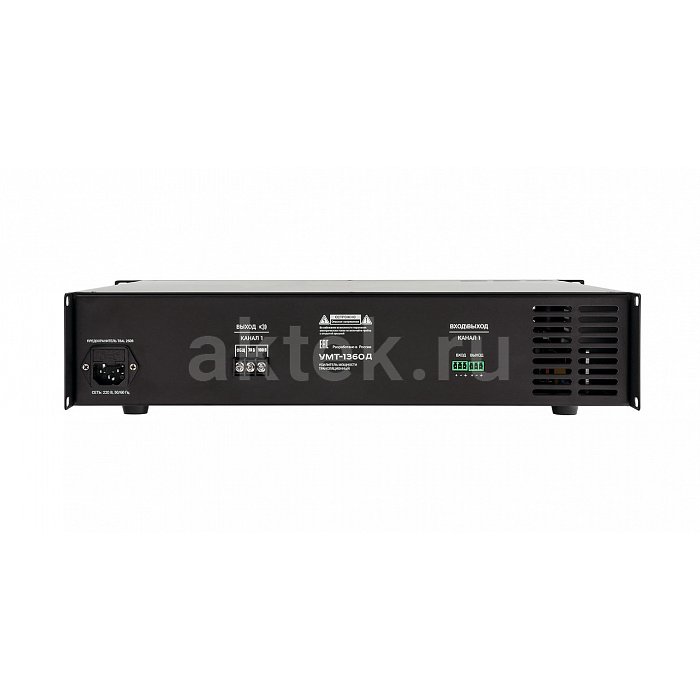

Подключение линий громкоговорителей выполнено на винтовых клеммах — удобно для монтажа толстого магистрального кабеля и последующего обслуживания. Разделение объекта по зонам организуется через внешний матричный коммутатор или зонный контроллер: сам усилитель одноканальный и отвечает за подачу мощности в закреплённую за ним группу линий.
Функции оповещения и управление
Линейные входы и выходы выполнены на клеммниках Phoenix (Евро-блок) — стандартное решение для стационарных инсталляций, где нужно избежать случайного отключения кабеля. Через линейный вход к аппарату подключаются источники предыдущих ступеней системы: микрофонные пейджинговые консоли, блоки предзаписанных сообщений, тюнеры и медиаплееры, а также контроллеры аварийного оповещения. Приоритеты сообщений, режим EVAC и стыковка с пожарной сигнализацией реализуются на уровне системного контроллера или менеджера сообщений — усилитель отрабатывает поступивший на вход сигнал независимо от его источника.

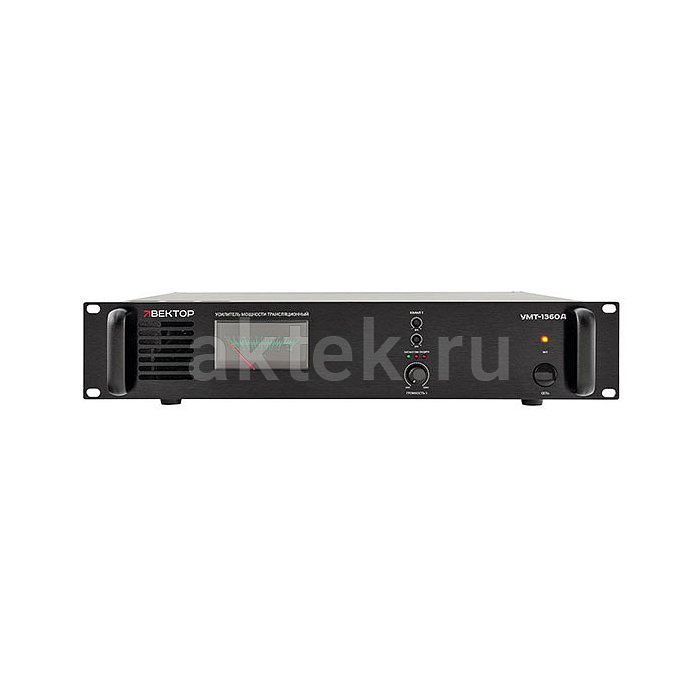

Проходной линейный выход упрощает соединение нескольких усилителей в одной системе: сигнал транслируется дальше по цепи без внешнего разветвителя. На передней панели расположены регулировки уровня выходного сигнала и раздельные регулировки НЧ и ВЧ — при пусконаладке это помогает подстроить тембр под характер помещения и приоритет разборчивости речи. Три светодиодных индикатора показывают текущее состояние: питание, наличие сигнала и срабатывание защиты.
Особенности конструкции УМТ-1360Д

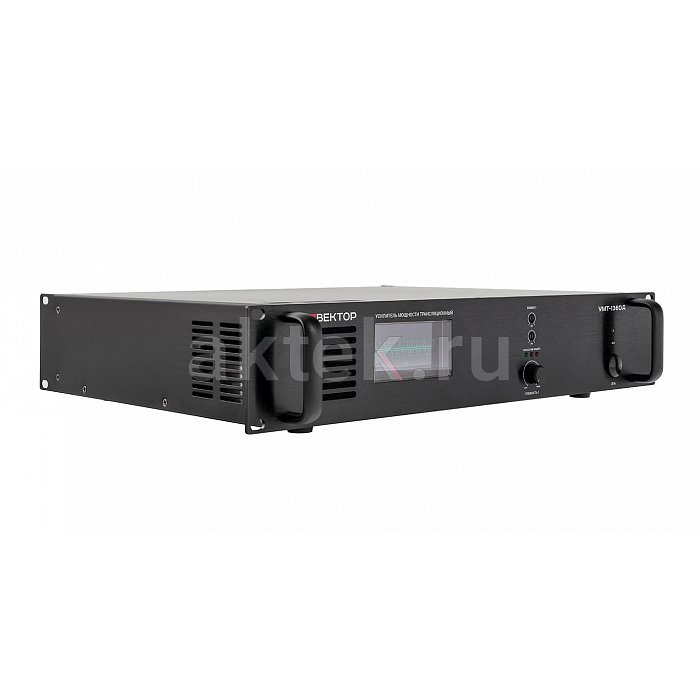

Класс D в связке с корпусом 2U и массой 8,5 кг даёт компактный моноблок при мощности 360 Вт — заметно легче и холоднее классических AB-аналогов той же мощности. Многоступенчатая защита отслеживает короткое замыкание в трансляционной линии, перегрузку по выходу и перегрев, автоматически снимая нагрузку до восстановления нормального режима — это критично для линий, проложенных по объекту, где механические повреждения кабеля не исключены. Габариты 483 x 88 x 375 мм соответствуют стандартной 19-дюймовой стойке. Питание 220–230 В при 50/60 Гц позволяет включать аппарат в общую сеть или подключать к источнику бесперебойного питания системы оповещения. Производитель даёт гарантию 3 года на технику марки Вектор.
