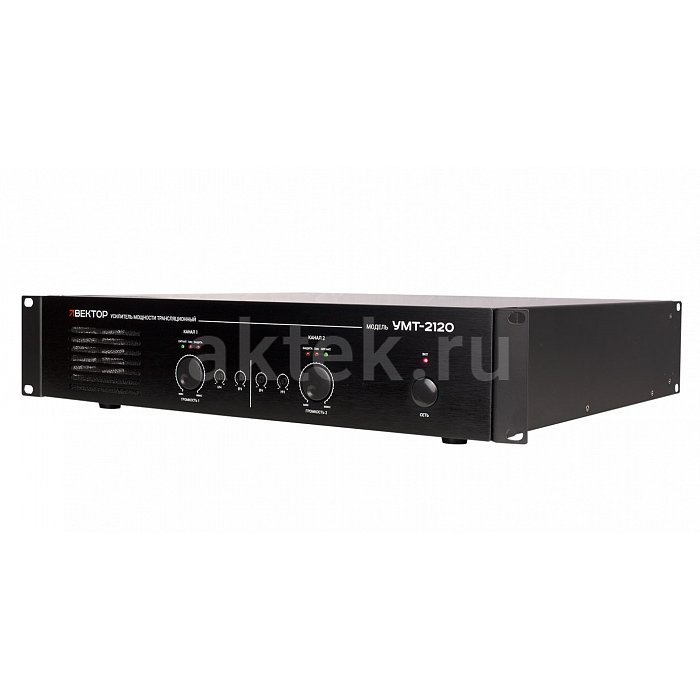

ВЕКТОР УМТ-2120 трансляционный усилитель, 2×120 Вт, 2 канала
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- УМТ-2120
- Тип товара
- трансляционный усилитель
- Назначение
- усиление сигнала в трансляционных линиях
- Способ установки
- рэковый или настольный
- Номинальная мощность
- 120 Вт
- Линия трансляции
- 100 В
- Импеданс
- 16 Ом
- Высота в рэке
- 2U
- Встроенный плеер
- есть
- Разъёмы и интерфейсы
- Phoenix
- Питание
- 220–230 В
- Монтаж в рэк
- 19 дюймов
- Количество каналов
- 2
- Защита
- от перегрева, от перегрузки, от короткого замыкания
- Вес в упаковке
- 11880 г
- Габариты упаковки (Д×Ш×В)
- 530×410×100 мм
Инструкция
Описание товара
Для трансляционной системы среднего масштаба, где нужно раздельно озвучивать две независимые зоны, подойдёт усилитель мощности Вектор УМТ-2120. Модель работает в системах музыкально-речевой трансляции и аварийного оповещения, выдаёт по 120 Вт на канал и разводит сигнал на линии 100 В, 70 В или на низкоомные громкоговорители 4–16 Ом. Форм-фактор 2U рассчитан на монтаж в стандартный 19-дюймовый рэк вместе с источниками сигнала и коммутационным оборудованием.Назначение и зоны
Два независимых канала усиления позволяют одновременно обслуживать две зоны трансляции — например, торговый зал и складскую часть, холл и коридоры этажа, производственный участок и офис. В каждом канале уровень выходного сигнала регулируется отдельно, есть коррекция низких и высоких частот, что помогает выровнять разборчивость речи под акустику конкретного помещения.
Работа на 100 В и 70 В — стандарт для протяжённых трансляционных линий: падение мощности на длинном кабеле минимально, к одной линии подключается большое число потолочных или настенных громкоговорителей с трансформаторами. Суммарная нагрузка на канал ограничена его выходной мощностью 120 Вт, то есть сумма номиналов подключённых громкоговорителей на линии не должна её превышать. Для локальных задач с мониторами или небольшими широкополосными громкоговорителями предусмотрен низкоомный выход 4–16 Ом.
Функции оповещения и управление
Усилитель принимает сигнал через линейные входы на разъёмах Phoenix (Евро-блок) — сюда подключаются микшер, микрофонная консоль пейджинга, тюнер, медиаплеер или блок предзаписанных сообщений. Линейные выходы того же типа позволяют пробросить сигнал дальше — на второй усилитель или в соседний рэк. Такая схема удобна при каскадном подключении нескольких Вектор УМТ-2120 в одной системе, когда объект расширяется и число зон растёт: сигнальная шина проходит транзитом через все аппараты, а мощность добавляется установкой дополнительных единиц.

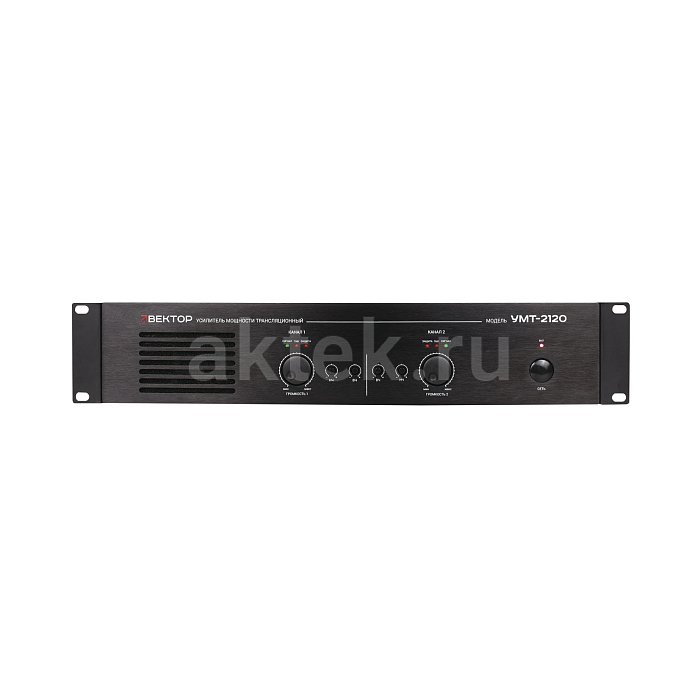

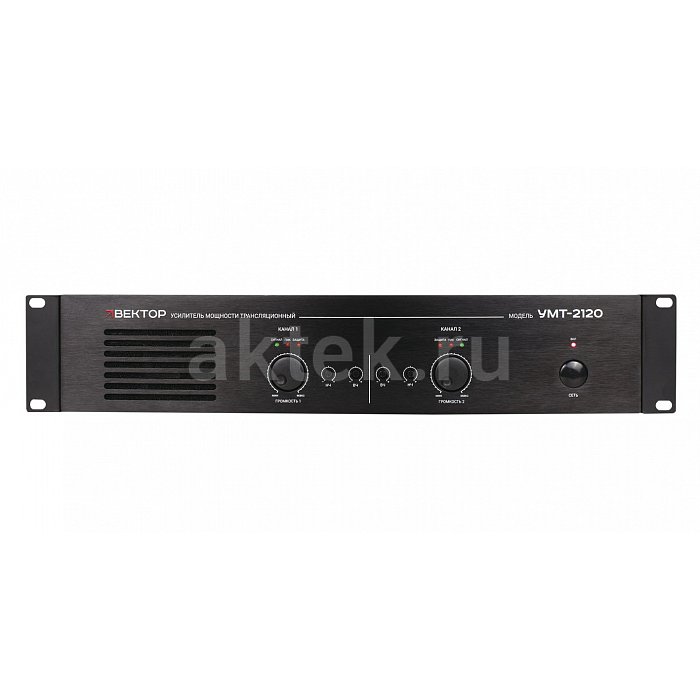

Приоритетное переключение сообщений, аварийное оповещение по EVAC, интеграция с пожарной сигнализацией и контроль исправности линий выполняются внешним оборудованием — блоком речевого оповещения, микрофонной консолью с приоритетом или контроллером СОУЭ, к которым УМТ-2120 подключается как оконечный усилитель мощности. Управление на самом аппарате ведётся с передней панели: регуляторы уровня и тембра по каналам, LED-индикаторы состояния показывают включение, наличие сигнала и срабатывание защит.
Особенности модели УМТ-2120

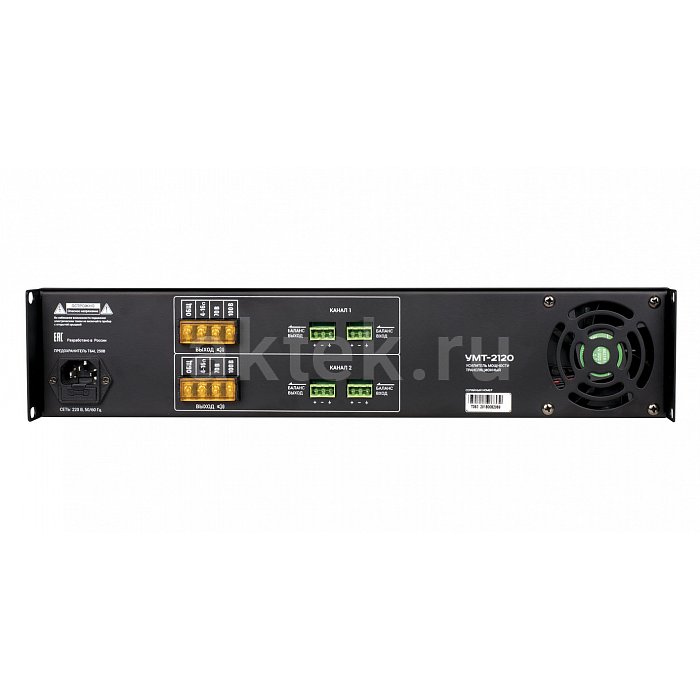

Выходные клеммы громкоговорителей — винтовые, под кабель большого сечения; линейная коммутация вынесена на съёмные разъёмы Phoenix, что ускоряет обслуживание в стойке. Многоступенчатая защита срабатывает при коротком замыкании линии, перегрузке по выходу и перегреве — усилитель уходит в защитный режим и восстанавливает работу после устранения причины, что критично для трансляционного оборудования, работающего круглосуточно. Корпус высотой 2U и массой 14 кг устанавливается в 19-дюймовый рэк на боковых кронштейнах; глубина 397 мм позволяет разместить аппарат в стандартных телекоммуникационных и аудиошкафах. Питание от сети 220–230 В, 50/60 Гц; потребление до 400 Вт при полной нагрузке двух каналов. Производитель даёт гарантию 3 года на всю технику марки Вектор.
