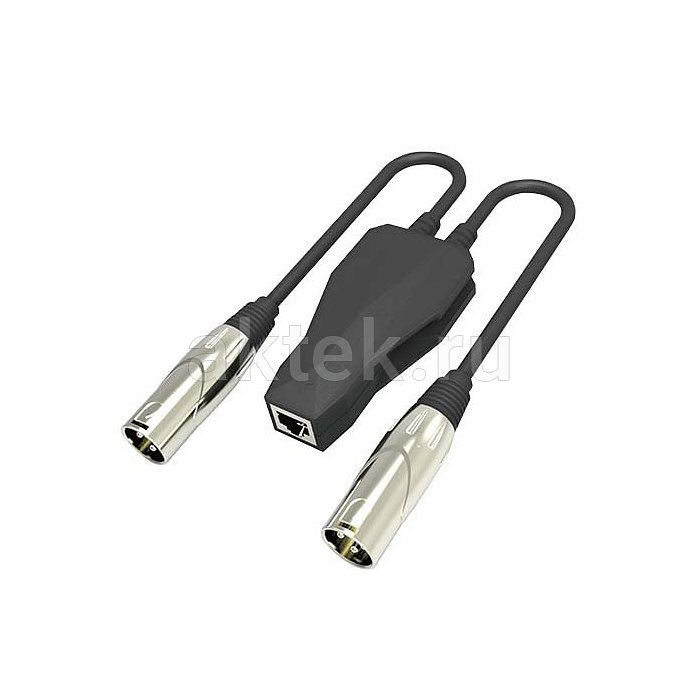

VOLTA DIO OUT Dante-адаптер, два аналоговых выхода XLR
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Volta
- Модель
- DIO OUT
- Тип товара
- сетевой аудиоконвертер
- Тип выходов
- балансные XLR
- Стандарт PoE
- 802.3af Class 1
- Разрядность
- 24 бит
- Рабочая температура
- −5…+60 °C
- Поддерживаемые частоты дискретизации
- 44,1 и 48 кГц
- Номинальный выходной уровень
- +4 dBu
- Настройка
- Dante Controller
- Направление преобразования
- Dante → аналоговый сигнал
- Материал корпуса
- ABS-пластик
- Коэффициент гармонических искажений
- <0,05%
- Количество каналов
- 2
- Динамический диапазон
- >100 дБ
- Выходной импеданс
- 150 Ом балансный, 75 Ом небалансный
- Количество выходов
- 2
- Назначение
- вывод Dante в аналоговый аудиосигнал
- Тип аксессуара
- переходник
- Частотный диапазон
- 20 Гц – 20000 Гц
- Импеданс
- 150 Ом
- Частота дискретизации
- 48 кГц
- Сетевой аудиопротокол
- Dante / AES67
- Питание по сети
- PoE
- Разъёмы и интерфейсы
- XLR, RJ-45, Ethernet
- Интерфейсы управления
- Ethernet
- Поддерживаемые протоколы
- Dante, PoE
- Вес в упаковке
- 4500 г
- Габариты упаковки (Д×Ш×В)
- 500×350×180 мм
Инструкция
Описание товара
Когда часть сигнальной цепи переведена на цифровую передачу по Ethernet, а на выходе нужно получить обычный аналоговый сигнал для активной акустики или пульта, задача решается компактным конвертером Volta DIO OUT. Это адаптер сети Dante с одним сетевым портом RJ45 на входе и двумя балансными аналоговыми выходами XLR. Прибор извлекает два канала из потока Dante и выдаёт их в аналоговом виде студийного качества с малой задержкой. Применяется в инсталляциях, студиях, концертных площадках, где магистраль построена на аудиосети Dante, а конечные точки остаются аналоговыми.Схема и конструкция Volta DIO OUT
Внутри — цифро-аналоговый тракт с приёмом потока Dante по Ethernet и преобразованием в балансный аналоговый сигнал. Работа идёт с частотами дискретизации 44,1 и 48 кГц при глубине 24 бита, чего достаточно для профессиональной трансляции звука и большинства инсталляционных задач. Балансные выходы XLR с уровнем +4 dBu при 0 dBFS соответствуют студийному стандарту и напрямую стыкуются с профессиональным оборудованием без согласующих цепей. Выходной импеданс 150 Ом в балансном включении и 75 Ом в небалансном рассчитан на подключение к любым линейным входам без потерь на длинных линиях. Диапазон 20–20 000 Гц с отклонением ±0,5 дБ, динамика и отношение сигнал/шум выше 100 дБ, коэффициент нелинейных искажений менее 0,05% — параметры, при которых конвертер не становится узким местом тракта. Питание подаётся по тому же кабелю Ethernet через PoE (Class 1, 802.3af), отдельный блок питания не нужен, что упрощает монтаж в узлах, удалённых от розеток.
Применение
Основной сценарий — «последняя миля» сети Dante: доставить два канала цифрового аудио прямо к активной акустической системе, усилителю мощности, аналоговому входу микшера, DSP-процессору или мониторной линии. В студии адаптер удобно ставить у ближнего поля, у мониторов заказчика в комнате прослушивания, в аппаратной для подключения аналоговых внешних приборов обработки. На концертной площадке и в инсталляции пара выходов покрывает стерео-зону, конференц-помещение, гримёрку, фойе. Поддержка AES67 RTP расширяет совместимость за пределы экосистемы Dante. Настройка ведётся через бесплатную утилиту Dante Controller: маршрутизация, метки каналов, частота дискретизации и задержка задаются по сети, без физического доступа к устройству, что важно для распределённых систем.
Серия и исполнение
DIO OUT относится к линейке компактных сетевых адаптеров Volta для работы с Dante и представляет вариант «из сети — в аналог» с двумя каналами. Формат — не рэковый: миниатюрный корпус из чёрного ABS-пластика с несъёмным кабелем весит 165 граммов, что позволяет прятать конвертер за стойку, в короб или рядом с приёмной точкой сигнала. Рабочий диапазон температур от −5 до +60 °C допускает установку в аппаратных без прецизионного климата. В паре с адаптерами обратного направления той же линейки строятся полные распределённые сети, где источники и приёмники подключаются локально там, где это нужно физически.
