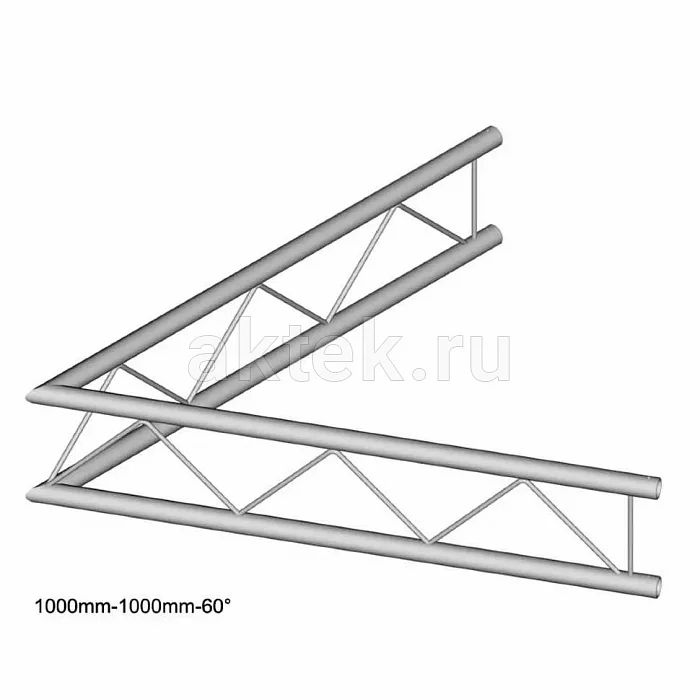

Dura Truss DT 22-C20V-L60 угловая секция фермы, 60°
Покупая у нас, вы получаете:
Технические характеристики
Описание товара
Вертикальный угол 60° в двухлучевом исполнении — вот что представляет собой Dura Truss DT 22-C20V-L60, стыковочный узел серии DT 22 с длиной сторон по одному метру. Элемент нужен там, где прямой пролёт фермы-лестницы должен уйти вверх или вниз под фиксированным углом: наклонный портал, скошенная секция потолочного грида, ломаная линия подвеса светового оборудования. Крепёж для соединения с соседними секциями идёт в комплекте.Конструкция и материалы
Геометрия — двухтрубная лестничная ферма шириной 200 мм. Основные трубы диаметром 50 мм со стенкой 2 мм соединены поперечными раскосами; сборка выполняется сваркой по алюминию. Такая схема лестницы легче классической треугольной или квадратной фермы того же класса, но при этом сохраняет жёсткость на изгиб в вертикальной плоскости — что и требуется от углового элемента, работающего на подвес световых приборов и декораций. Собственный вес узла — 3,6 кг, что упрощает монтаж на высоте вручную.
Сборка и совместимость DT 22-C20V-L60
Узел стыкуется с прямыми секциями и другими элементами серии Dura Truss DT 22 — той же ширины 200 мм и того же диаметра труб. Крепление входит в комплект поставки, докупать соединительные элементы отдельно не требуется. Монтажнику это экономит время на площадке: угол ставится между двумя прямыми пролётами лестничной фермы, фиксируется штатными болтами, и наклонный участок конструкции готов. Смешивать элементы DT 22 с сериями других сечений (DT 23, DT 33 и старше) напрямую нельзя — для перехода между сериями используются отдельные переходные узлы.
Где применяется
Угол 60° в вертикальном исполнении востребован при построении сценических порталов со скошенным верхом, наклонных подвесов над авансценой, ферменных конструкций на фестивальных площадках, где нужна ломаная линия силуэта. В торговом оборудовании и на выставочных стендах такой узел позволяет собрать наклонные информационные баннеры и подвесные конструкции нестандартной формы без изготовления кастомных элементов. Для студийных подвесов лестничная ферма серии DT 22 подходит там, где нагрузка умеренная — например, при монтаже небольших приборов заливающего света, декоративных элементов, лёгких экранов. Инженерный расчёт под конкретную нагрузку с учётом всех элементов пролёта остаётся за монтажной организацией: паспортные значения нагрузок на угловой узел уточняются в документации производителя перед проектированием подвеса.
