Артикул: 449498
Для крупных инсталляций управления интерьерным светом пригодится модуль питания ИМЛАЙТ APOLLO PSM — часть серверной архитектуры APOLLO, которая раздаёт питание и управление на кнопочные станции по протоколу CAN. Восемь выходов принимают до 64 станций суммарно, до 12 на линию последовательно. Для масштабных объектов — театров, концертных залов, музеев — модули ставятся каскадом рядом с сервером APOLLO CCS.
Нет в наличии нет в наличии
139 300 ₽
На этот товар действует гарантия: 12 месяцев
  • 4 179 бонусов за покупку
  • Платите частями до 10 месяцев

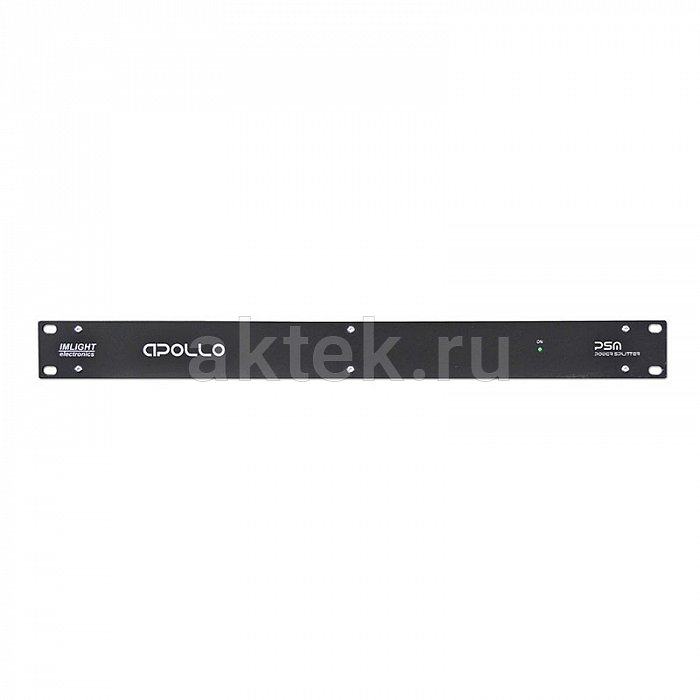

ИМЛАЙТ APOLLO PSM модуль питания кнопочных станций, 64 устройства

    • ИМЛАЙТ APOLLO PSM модуль питания кнопочных станций, 64 устройства

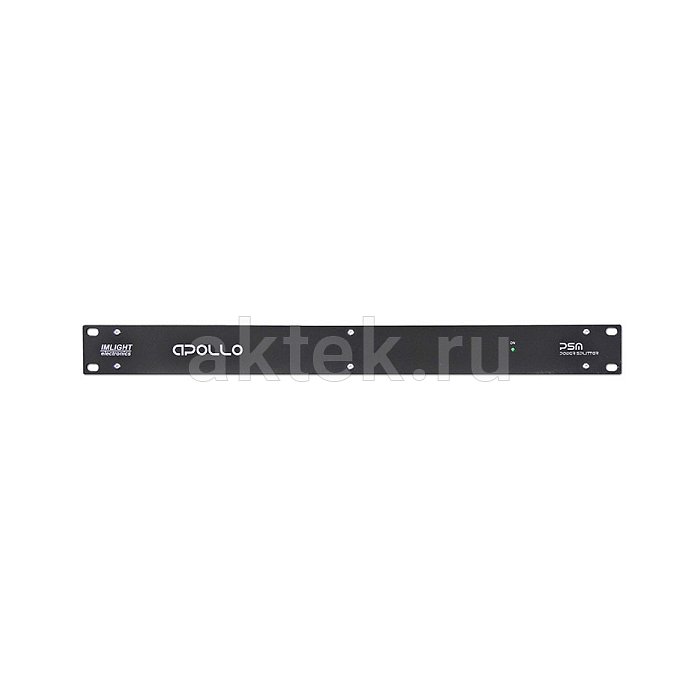

    • ИМЛАЙТ APOLLO PSM модуль питания кнопочных станций, 64 устройства 2

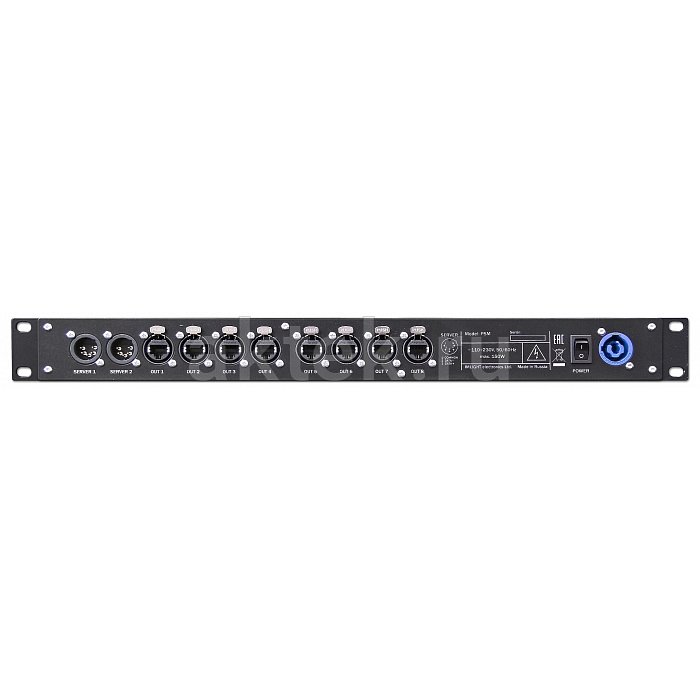

    • ИМЛАЙТ APOLLO PSM модуль питания кнопочных станций, 64 устройства 3

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    Imlight
    Модель
    APOLLO PSM
    Тип товара
    модуль питания кнопочных станций
    Совместимые устройства
    APOLLO CCS и кнопочные станции APOLLO
    Каскадирование
    поддерживается
    Интерфейс связи
    CAN
    Общее количество станций
    до 64
    Станций на выход
    до 12
    Совместимая система
    APOLLO
    Назначение
    передача и преобразование управляющих протоколов
    Количество выходов
    8
    Вес в упаковке
    1100 г
    Габариты упаковки (Д×Ш×В)
    135×95×50 мм
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    В инсталляциях управления интерьерным светом на базе системы APOLLO модуль ИМЛАЙТ APOLLO PSM отвечает за питание и коммутацию кнопочных станций. Устройство работает связкой с сервером APOLLO CCS и берёт на себя раздачу сигнала и энергии на настенные панели управления, размещённые по объекту. Один модуль обслуживает до 64 станций, распределённых по 8 выходам — до 12 панелей на каждый выход при последовательном подключении. Для больших объектов модули ставят каскадом, наращивая ёмкость системы.

    Назначение и результат применения

    APOLLO PSM — служебный блок системы, а не самостоятельный источник света. Его задача: принять от сервера команды по протоколу CAN и довести их до кнопочных станций, одновременно обеспечив их питание по той же линии. На объекте это выглядит так: пользователь нажимает клавишу на настенной панели в зале или коридоре, сигнал уходит на модуль, модуль передаёт его серверу CCS, а тот отрабатывает выбранную световую сцену. Без такого промежуточного звена массив настенных панелей просто не запустится — питание и связь по CAN нужны каждой станции. Стабильность работы кнопочных постов на длинных трассах во многом определяется именно этим модулем.

    Совместимость и подключение

    Модуль работает только внутри экосистемы APOLLO: со стороны входа он ждёт сигнал по протоколу CAN от сервера APOLLO CCS, со стороны выходов — кнопочные станции той же системы. Восемь выходов позволяют разбить объект на логические сегменты: например, разные этажи, крылья здания или функциональные зоны, чтобы упростить трассировку кабеля и локализовать возможные неисправности. На каждом выходе станции подключаются последовательно, шлейфом, что экономит кабель на протяжённых маршрутах. Предельная плотность — 12 станций на один выход, суммарно 64 на модуль. Когда объект перерастает эту ёмкость, в аппаратной ставят второй и последующие APOLLO PSM, наращивая систему без переделки уже собранных линий.

    Особенности модуля APOLLO PSM

    Устройство рассчитано на стационарную установку в аппаратной вместе с сервером и остальной служебной электроникой системы APOLLO. Такое размещение упрощает обслуживание: вся управляющая логика и силовая часть кнопочных постов собраны в одной точке, к которой у инженеров эксплуатации есть постоянный доступ. Разделение силы и логики между модулем и сервером типично для инсталляционных систем управления светом крупных объектов — театров, музеев, общественных пространств, гостиничных комплексов — и позволяет спокойно проектировать разветвлённую сеть настенных панелей без опасений по питанию длинных линий. APOLLO PSM выступает опорным элементом такой инфраструктуры и подбирается по количеству кнопочных станций в проекте.
