Искусство сценического освещения: управление светом
Искусство сценического освещения: разбираем управление светом, инструменты, программирование и базовые техники.…
ИМЛАЙТ DEMUX 12 DMX-демультиплексор с аналоговыми выходами 0–10 В
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- DEMUX 12
- Тип товара
- DMX-демультиплексор
- Вес товара
- 0,5 кг
- Охлаждение
- пассивное
- Совместимая нагрузка
- электронные балласты, LED-драйверы, частотные преобразователи
- Монтаж
- настенный
- Потребляемая мощность
- не более 5 ВА
- Питание
- 100–240 В, 50/60 Гц
- Выходное подключение
- разъёмные клеммы
- Максимальный ток выхода
- 5 мА
- Диапазон выходного сигнала
- 0…+10 В
- Количество аналоговых выходов
- 12
- Назначение
- передача и преобразование управляющих протоколов
- Габариты товара
- 130×122×42 мм
- Поддерживаемые протоколы
- DMX512-A
- Режимы управления
- DMX
- Вес в упаковке
- 600 г
- Габариты упаковки (Д×Ш×В)
- 180×160×80 мм
Описание товара
Задача связать управляющий пульт по DMX-512 с электронными балластами, диммерами люминесцентных светильников или частотными преобразователями решается через промежуточное устройство. Именно для этого сценария сделан демультиплексор Имлайт DEMUX 12 — компактный настенный блок, который принимает цифровой протокол DMX-512-A и раздаёт двенадцать независимых аналоговых линий 0-(+)10 В. Пригодится там, где современный световой пульт соседствует с оборудованием, понимающим только классический аналоговый интерфейс управления.Назначение и принцип работы
Демультиплексор превращает один цифровой поток DMX-512-A в двенадцать пропорциональных аналоговых сигналов на выходе. Уровень напряжения на каждом канале меняется в диапазоне от нуля до плюс десяти вольт вслед за значением соответствующего DMX-канала. Такой сигнал понимают электронные пускорегулирующие аппараты для люминесцентных ламп, LED-драйверы с аналоговым входом диммирования и частотные преобразователи, управляющие оборотами двигателей — например, приводами штор, механики сцены или вентиляторов дым-машин. Максимальный ток одного выхода составляет 5 мА, чего достаточно для типовых входов управления современных балластов и драйверов.
Подключение и интеграция

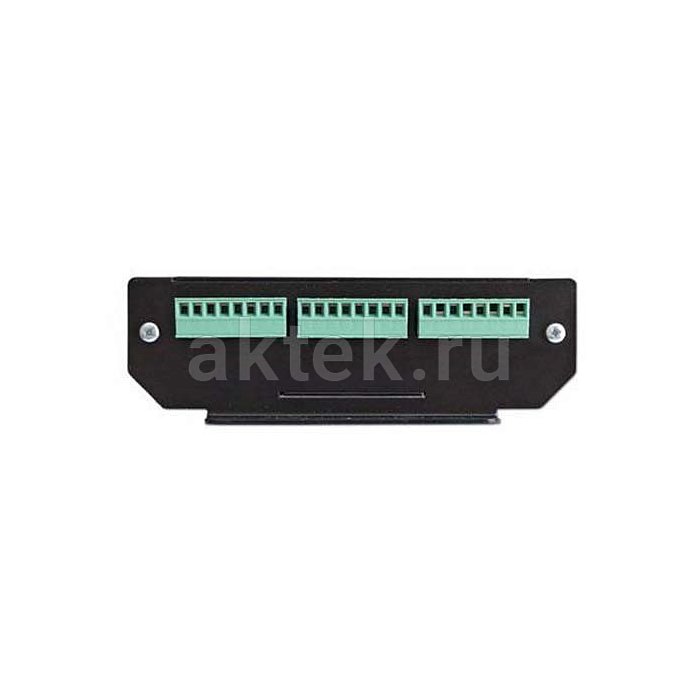

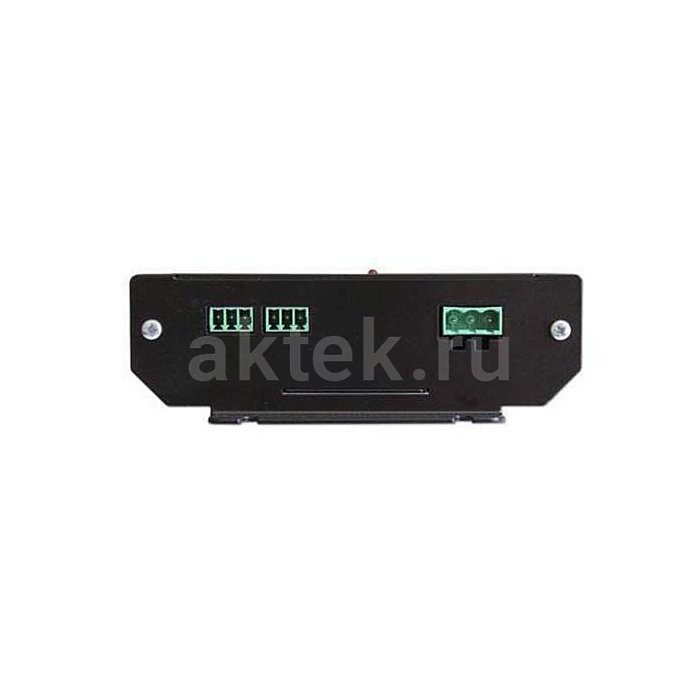

Управляющий сигнал заводится по стандартному DMX-512-A от любого светового пульта, компьютерного софта с DMX-интерфейсом или архитектурного контроллера. Двенадцать выходов подключаются к нагрузке через разъёмные клеммники — удобно при монтаже в шкафу или на стене рядом с балластами. Питание однофазное, 110-230 В с нейтралью, частота сети 50 или 60 Гц, потребляемая мощность не превышает 5 ВА, поэтому блок практически не греется и не нуждается в отдельной вентиляции. Двенадцать каналов на один корпус позволяют экономить место в щитовой: одно устройство закрывает целую группу светильников или приводов, а при необходимости в системе объединяется несколько DEMUX 12 по общей DMX-цепи с разной стартовой адресацией.

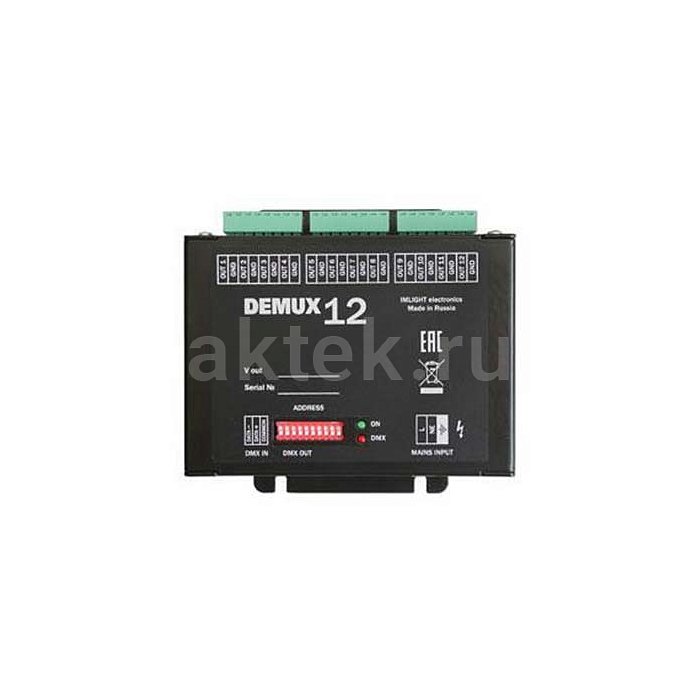

Конструкция DEMUX 12 и монтаж
Корпус рассчитан на настенное крепление, габариты 130 х 122 х 42 мм и вес не более 0,5 кг делают установку простой — блок ставится рядом с группой управляемых аппаратов, что сокращает длину аналоговых линий и снижает риск наводок. Внутри — пассивная схема без вентиляторов, что означает бесшумную работу и отсутствие движущихся элементов, требующих обслуживания. Формат подходит для стационарных инсталляций: архитектурная подсветка зданий, музейное и театральное освещение с сохранённым парком аналоговых диммеров, конференц-залы, студийный свет на люминесцентных или светодиодных источниках с аналоговым входом, системы управления механикой сцены через частотники. Российское производство Имлайт даёт понятную сервисную поддержку и совместимость с отечественными проектами, где документация и сертификация играют роль наравне с техническими параметрами.
