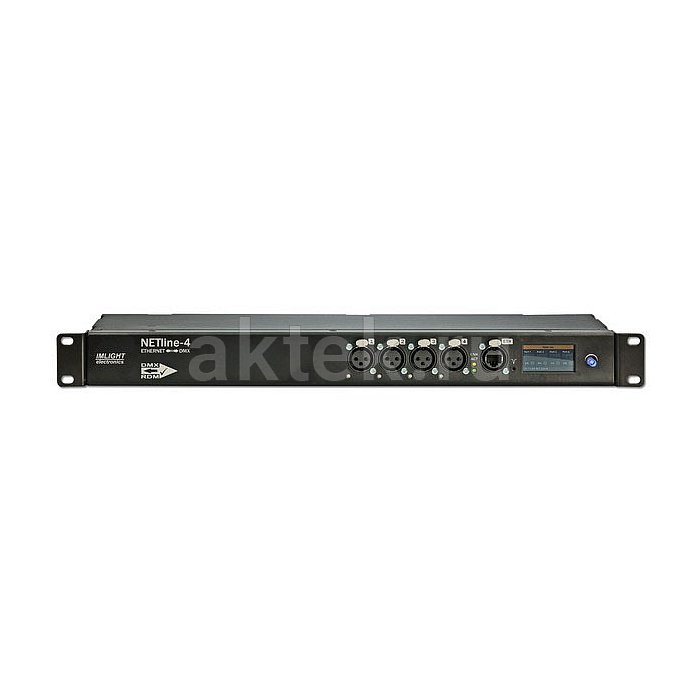

ИМЛАЙТ NETLINE–4 двунаправленный DMX-конвертер, четыре порта, 1U
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- NETLINE–4
- Тип товара
- двунаправленный преобразователь Art-Net/sACN/DMX
- Типы коммутации
- 6
- Тип DMX-разъёмов
- XLR 3-pin
- Сценарии маршрутизации
- 12
- Сетевой разъём
- EtherCON
- Резервирование сигнала
- FALLBACK
- Режимы настройки
- Simple, Advanced
- Направление преобразования
- двунаправленное
- Дисплей
- полноцветный IPS
- Адресация Art-Net
- Unicast
- Количество портов
- 4
- Назначение
- передача и преобразование управляющих протоколов
- Высота в рэке
- 1U
- Разъёмы и интерфейсы
- XLR, Ethernet
- Интерфейсы управления
- Ethernet
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX-512, RDM, RDMNet, Art-Net, sACN
- Режимы управления
- DMX, RDM
- Вес в упаковке
- 8370 г
- Габариты упаковки (Д×Ш×В)
- 450×320×160 мм
Инструкция
Описание товара
Задача преобразования и маршрутизации управляющих сигналов между сетевыми протоколами и физическими DMX-линиями решается в стойке через компактное устройство — Имлайт NETLINE-4. Это двунаправленный конвертер в рэковом корпусе 1U с четырьмя DMX-портами и Ethernet-входом, ориентированный на инсталляции и туровые системы, где нужна гибкая коммутация между пультом, сетью и линиями подключённых приборов.Назначение и функции обработки сигнала
Прибор работает с протоколами ArtNet, sACN, DMX512, RDM и RDMNet ready. Четыре порта DMX на разъёмах XLR 3pin настраиваются как входы или выходы независимо друг от друга, что позволяет собирать в одной коробке и приём с пульта, и раздачу по группам световых приборов. Сетевая часть выведена на один Ethernet-порт с разъёмом EtherCON — через него идут ArtNet и sACN, в том числе с возможностью Unicast-адресации для конкретных узлов.
Отдельная задача, которую закрывает NETLINE-4, — резервирование управления. Функция FALLBACK автоматически переключает выход на резервный источник, если пропадает основной сигнал DMX. Для тура или ответственной инсталляции это способ не потерять сцену при обрыве линии или отказе пульта.
Режимы работы и маршрутизация
Управление построено вокруг полноцветного IPS-дисплея и энкодера на передней панели. Два режима работы разделяют сценарии применения. Simple даёт базовый функционал: двунаправленное преобразование и FALLBACK — этого хватает для типовых задач, когда нужно просто конвертировать сеть в DMX или объединить несколько линий.
Advanced раскрывает гибкую маршрутизацию: восемь сценариев коммутации, шесть типов коммутации сигнала, возможность работать только с сетевыми потоками без вывода на физические порты, передавать сигналы между сценариями через внутренний источник INTERNAL. Для каждого источника входа задаётся IP-адрес управляющего устройства — посторонний пульт в той же сети не сможет вмешаться в поток. Для выходов sACN настраивается приоритет, для ArtNet — Unicast-адрес получателя. Такой набор опций закрывает задачи многопультовых систем, распределённых площадок и объектов с несколькими операторами.
Конструктив NETLINE-4 и применение в стойке
Корпус рэковый, высотой 1U — устройство встаёт в стандартный 19-дюймовый шкаф вместе с усилителями сигнала, сетевыми коммутаторами и остальной коммутацией. Четыре порта DMX и Ethernet-разъём EtherCON вынесены на панель, органы управления сосредоточены рядом с дисплеем, что упрощает диагностику прямо в стойке без подключения ноутбука.
Поддержка RDM и готовность к RDMNet позволяют не только раздавать сигнал, но и опрашивать подключённые приборы, менять адреса и режимы удалённо. Для инсталляций в театрах, концертных залах, студиях и на туровых площадках NETLINE-4 работает как узел, через который проходит и преобразуется весь трафик управления светом — от пульта до конечных светильников.
