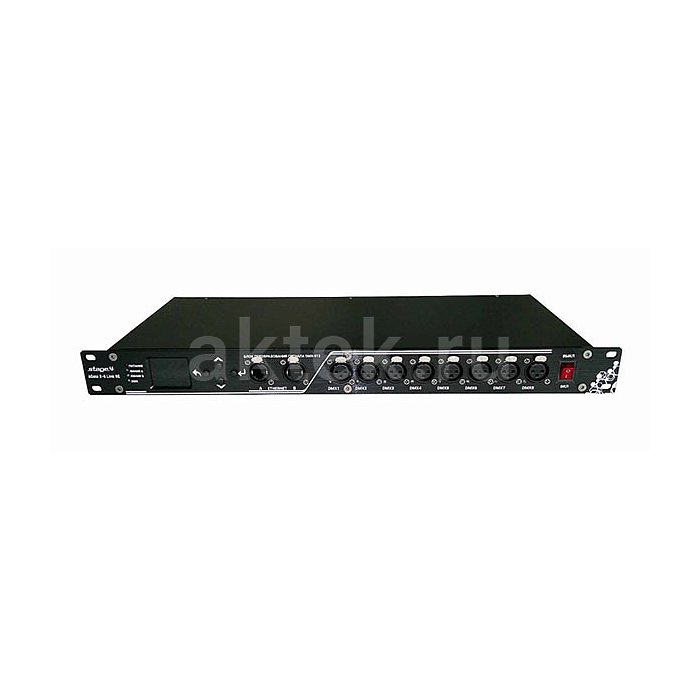

STAGE4 AGate 2-8 Link RE двунаправленный ArtNet-DMX-конвертер, восемь потоков
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- STAGE4
- Модель
- AGate 2-8 Link RE
- Тип товара
- двунаправленный Art-Net–DMX-конвертер
- Монтаж
- 19-дюймовый рэк
- Разъём питания
- PowerCON
- Настройка
- веб-интерфейс, компьютер, LCD-панель
- Частота кадров DMX
- 10–40 кадров/с
- Режимы объединения
- HTP, LTP
- Разъёмы DMX
- 8× XLR
- Сетевой интерфейс
- RJ45 10/100 Мбит/с, Auto MDI/MDIX
- Поддержка RDM
- на каждом порту, автоматическое обнаружение устройств
- Режимы портов
- 8 выходов, 8 входов или 4 входа и 4 выхода
- Количество DMX-каналов
- 4096, до 16 384 при объединении
- Количество вселенных
- 8, до 32 при объединении устройств
- Назначение
- передача и преобразование управляющих протоколов
- Высота в рэке
- 1U
- Разъёмы и интерфейсы
- XLR, RJ-45, PowerCON, Ethernet
- Интерфейсы управления
- Ethernet
- Питание
- 100–240 В, 50/60 Гц
- Габариты товара
- 483×193×45 мм
- Вес товара
- 2,3 кг
- Поддерживаемые протоколы
- Art-Net, DMX512, RDM, UDP, TCP, ICMP, DHCP
- Вес в упаковке
- 2480 г
- Габариты упаковки (Д×Ш×В)
- 530×210×50 мм
Описание товара
Когда в театре или на концертной площадке количество световых приборов переваливает за несколько десятков, тянуть отдельные DMX-линии от пульта становится нерационально. STAGE4 AGate 2-8 Link RE решает эту задачу по-современному: одна Ethernet-магистраль от консоли до технической рэковой стойки, а уже там сигнал раскладывается на восемь независимых DMX-выходов. Устройство рассчитано на инсталляции в театрах, концертных залах, телестудиях и на фестивальных площадках, где нужны тысячи каналов и удалённое управление приборами.Что получает световой оператор
Конвертер разворачивает поток Art-Net в восемь юниверсов DMX512 — это 4096 каналов из одного корпуса. Если проекту нужно больше, устройства объединяются в цепь по функции Link, суммарно до 32 юниверсов, то есть 16 384 канала. Преобразование двунаправленное: AGate 2-8 Link RE умеет как раздавать Art-Net на приборы по DMX, так и собирать DMX-данные обратно в сеть — например, чтобы завести сигнал с выносного пульта или бэкап-консоли. Пресеты 8×Out, 8×In и 4In-4Out переключают роль всех портов одним действием, без ручной настройки каждого выхода.
Полноценная поддержка RDM работает на каждом порту независимо: включается там, где нужно, и отключается там, где приборы конфликтуют с опросом. Автоматический RDM Discovery и режим Ongoing Set в реальном времени находят подключённое оборудование и позволяют менять адреса, режимы и параметры фикстур из веб-интерфейса, не поднимаясь к ферме и не разбирая грид.
Управление, сеть и подключение AGate 2-8 Link RE
Сетевой интерфейс — RJ45 10/100 Мбит/с с автоопределением MDI/MDIX, поэтому кроссовер не нужен. Поддерживаются протоколы Art-Net, UDP, TCP, ICMP и DHCP. IP настраивается в четырёх режимах: автоматическом 2.x.x.x, автоматическом 10.x.x.x, DHCP или Custom — так конвертер встаёт как в стандартную сеть производителя пультов, так и в существующую IT-инфраструктуру объекта. Адресация UNIVERSE — от 0 до 255.
DMX-выходы выведены на восемь золочёных экранированных XLR female, каждый порт защищён от импульсных выбросов 1,5 кВ. Frame Rate регулируется в диапазоне 10–40 fps, Break — 176–352 мкс, есть настраиваемый DMX Hold: полезно при работе с медленными или, наоборот, чувствительными к таймингам приборами. Настройка ведётся с LCD-дисплея и четырёх кнопок на лицевой панели, через ПО для ПК или через веб-браузер по IP. LED-индикаторы показывают статус Art-Net и Ready по каждому порту — диагностика без осциллографа и тестеров.
Конструкция и монтаж
Корпус металлический, форм-фактор 19″ 1U — 483×193×45 мм, вес 2,3 кг. Устройство встаёт в стандартный рэк рядом со сплиттерами, коммутаторами и патч-панелями. Питание AC 100–240 В, 50–60 Гц, разъём powerCON — надёжная фиксация для стационарных инсталляций и туровых кейсов. Срок службы, заявленный производителем, — не менее 5 лет, гарантия 1 год. В комплекте идёт кабель питания и руководство пользователя на русском языке, что упрощает пусконаладку без обращения к англоязычной документации.
