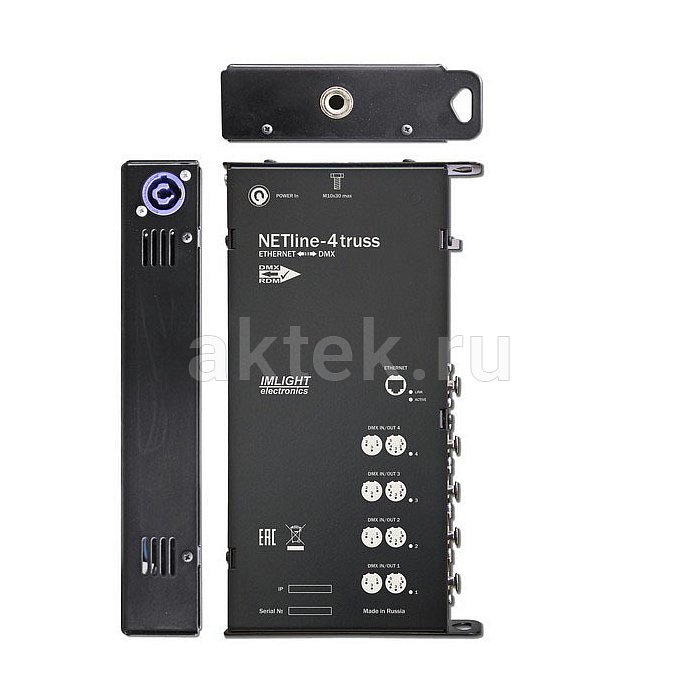

ИМЛАЙТ NETLINE–4Truss двунаправленный сетевой DMX-интерфейс, четыре порта
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- NETLINE–4Truss
- Тип товара
- двунаправленный сетевой DMX-конвертер
- Монтаж
- на ферму или стену, резьба М10×30
- Типы коммутации
- 6
- Сценарии маршрутизации
- 8
- Резервирование
- FALLBACK
- Режимы работы
- Simple, Advanced
- Органы управления
- энкодер
- Дисплей
- полноцветный IPS
- Сетевой разъём
- EtherCON
- Разъёмы DMX
- 4× XLR 3-pin
- Направление портов
- вход или выход
- Количество DMX-портов
- 4
- Назначение
- передача и преобразование управляющих протоколов
- Разъёмы и интерфейсы
- XLR, Ethernet
- Интерфейсы управления
- Ethernet
- Поддерживаемые протоколы
- sACN, Art-Net, DMX512, RDMNet Ready, RDM
- Вес в упаковке
- 1100 г
- Габариты упаковки (Д×Ш×В)
- 135×95×50 мм
Описание товара
NETLINE–4Truss от ИМЛАЙТ — это не ферма и не рамная конструкция, а двунаправленный преобразователь сигнала в мобильном корпусе, который крепится прямо на трубу сценической фермы через струбцину или хомут. Устройство переводит световые протоколы управления между сетью и физическими DMX-линиями и рассчитано на тех, кто монтирует свет непосредственно на порталах и пролётах, а не только в стойке у пульта. Ключевая идея модели — вынести маршрутизацию сигнала к самим приборам, сократив длину DMX-кабелей и упростив разводку света на конструкции.Конструкция и монтаж
Корпус выполнен в мобильном исполнении и предназначен для установки на элементы фермовых конструкций. Монтаж производится на струбцину или хомут через болт М10 длиной 30 мм — стандартное крепление для театрального и концертного оборудования, которое надёжно фиксирует блок на трубе фермы и позволяет разместить его рядом с обслуживаемыми световыми приборами. На передней панели расположен полноцветный IPS-дисплей и энкодер управления, поэтому настройка ведётся прямо на месте, без ноутбука и без спуска конструкции.
Коммутация построена на четырёх DMX-портах с разъёмами XLR 3pin и одном Ethernet-порту с надёжным разъёмом EtherCON, который держит нагрузку кабеля и не выскакивает при движении конструкции. Такой набор интерфейсов закрывает и передачу управляющего сигнала по сети, и раздачу его на физические линии к прожекторам, движущимся головам и другим приборам на пролёте.
Совместимость и режимы NETLINE–4Truss
Устройство работает с протоколами ArtNet, sACN, DMX512, RDM и поддерживает RDMNet ready, что делает его совместимым с большинством современных сетевых световых систем. Преобразование двунаправленное: сигнал идёт как из сети на DMX-порты, так и обратно, что важно для обратной связи по RDM и опроса приборов. Отдельно предусмотрено резервирование DMX-линии — функция FALLBACK автоматически подхватывает управление при пропадании основного потока, снижая риск чёрной сцены во время шоу.
Для работы предусмотрено два режима. Simple даёт базовый функционал: двунаправленное преобразование и резервирование линии — этого достаточно для типовых задач. Advanced открывает гибкую маршрутизацию: восемь сценариев, шесть типов коммутации сигнала, маршрутизацию только сетевых потоков без вывода на физические порты, передачу сигнала между сценариями через источник входа INTERNAL, а также задание IP-адреса управляющего устройства, приоритета потока sACN и адреса Unicast для ArtNet. Это позволяет жёстко разграничить, кто и по какому протоколу управляет приборами, и исключить вмешательство сторонних устройств в световую сеть.
Где применяется
NETLINE–4Truss рассчитан на монтаж непосредственно на сценических фермах и световых пролётах, где нужно локально преобразовать сетевой сигнал в DMX и раздать его на приборы конструкции. Такое решение уместно на концертных площадках, в театрах, на выставочных и корпоративных мероприятиях, а также в прокатных комплектах, где важна быстрая развёртка и минимум кабеля между сетевым коммутатором и приборами. Модель подойдёт инженерам света, которые строят распределённую систему управления и хотят держать точку преобразования сигнала рядом с самими светильниками, а не тянуть длинные DMX-линии от пульта через всю площадку.
