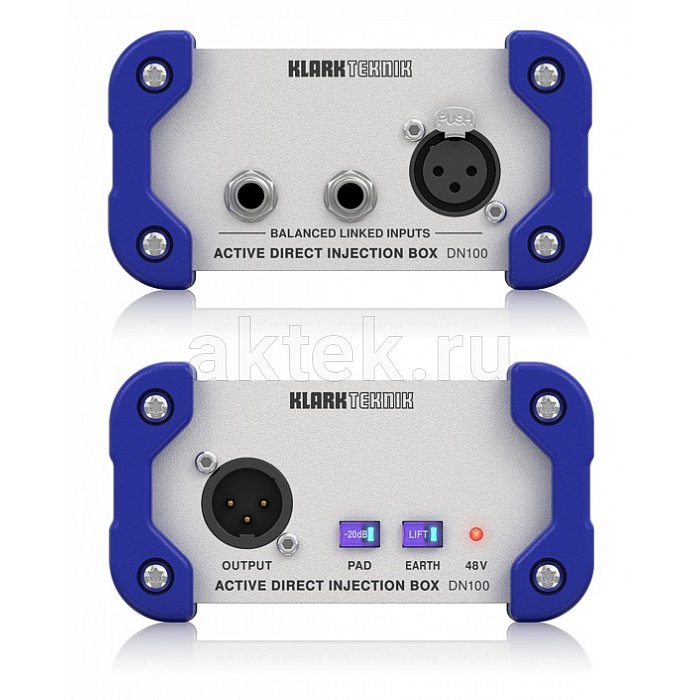

KLARK TEKNIK DN100 V2 одноканальный активный Di-box

Описание товара

Активный директ-бокс Klark Teknik DN100 V2 решает задачу подключения инструментов с несимметричным высокоомным выходом к профессиональным микшерным пультам и звуковым интерфейсам. Прибор преобразует небалансный сигнал электрогитары, бас-гитары, синтезатора или клавишного модуля в балансный микрофонный, готовый для длинного кабельного пробега на пульт FOH или мониторинг. Модель ориентирована на прокатные бригады, студии звукозаписи и концертные площадки, где важна надёжная гальваническая развязка и отсутствие фона от земляных петель между сценой и аппаратной.

Схема и конструкция DN100 V2

В основе активная транзисторная схема с балансным входом на трёх операционных усилителях, собранных по топологии инструментального усилителя. Такое решение обеспечивает высокое входное сопротивление 1 МОм по входам Jack - гитара со звукоснимателями любого типа не теряет верхних частот и динамики, характер инструмента сохраняется. Выход развязан аудиотрансформатором, что даёт полную гальваническую изоляцию между источником и приёмником сигнала и убирает наводки от разной фазы питания оборудования на сцене.

Питание берётся от фантомных 48 В, но внутри стоит преобразователь DC-DC, поднимающий напряжение до стабилизированного двуполярного - это расширяет динамический запас и позволяет принимать сигналы с уровнем до +40 дБ без искажений. Аттенюатор PAD -30 дБ подключает горячие источники вроде линейных выходов усилителей или активных клавиш. Переключатель Ground Lift разрывает землю между входом и выходом, когда фон от петли неизбежен. Корпус из прессованного алюминия с силиконовыми накладками рассчитан на регулярные переезды.

Применение

Основное место в сигнальной цепи - сразу за инструментом или перед мультикором. Три параллельных входа (два TRS Jack и один XLR) позволяют одним прибором обслужить схему с раздельной подачей сигнала: один вход принимает инструмент, второй разъём отдаёт сквозной сигнал на комбоусилитель для сценического мониторинга, XLR-выход уходит на пульт. Такая коммутация востребована при работе с бас-гитарой, где параллельно снимаются линия с DI и микрофон с кабинета.

В студии прибор пригодится для реампинга, записи клавишных модулей и синтезаторов напрямую в интерфейс без потери высокочастотной детализации. На концерте DN100 V2 работает в паре с любым цифровым или аналоговым пультом, стейджбоксом или сплиттером. Совместимость с фантомным питанием 48 В штатная для любой профессиональной консоли.

Серия и исполнение

DN100 V2 - обновлённая версия классического одноканального директ-бокса Klark Teknik, входящего в семейство сценической коммутации бренда. Формат компактный настольный или напольный, рассчитанный на установку рядом с инструментом или на рэковую полку через дополнительное крепление. Один канал - минимальная конфигурация линейки, подходящая для сольного музыканта. Для стереоисточников (клавиши, ноутбук, DJ-пульт) в серии предусмотрены двухканальные версии, но DN100 V2 остаётся базовым инструментом для точечных задач, где нужен один качественный тракт с трансформаторной развязкой.
