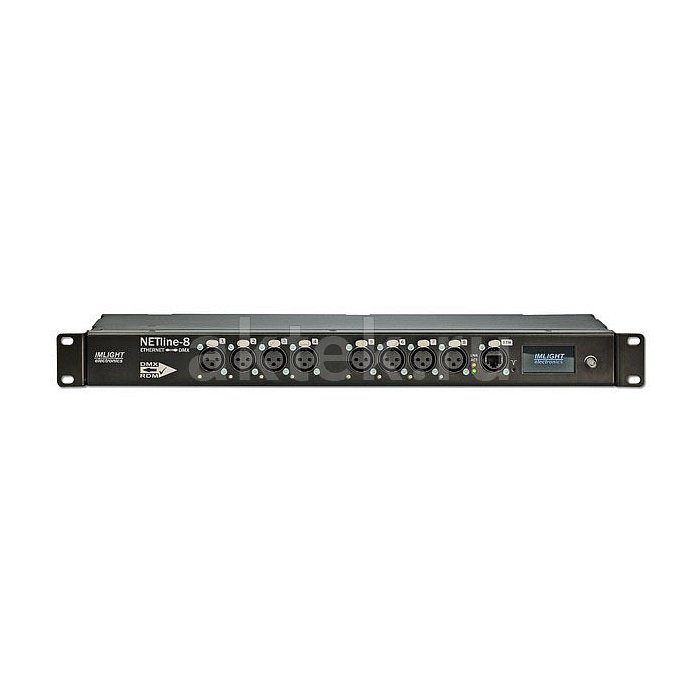

ИМЛАЙТ NETLINE–8–5pin двунаправленный DMX-конвертер, восемь портов, 1U
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- NETLINE–8–5pin
- Тип товара
- двунаправленный преобразователь Art-Net/sACN/DMX
- Типы коммутации
- 6
- Тип DMX-разъёмов
- XLR 5-pin
- Сценарии маршрутизации
- 12
- Сетевой разъём
- EtherCON
- Резервирование сигнала
- FALLBACK
- Режимы настройки
- Simple, Advanced
- Направление преобразования
- двунаправленное
- Дисплей
- полноцветный IPS
- Адресация Art-Net
- Unicast
- Количество портов
- 8
- Назначение
- передача и преобразование управляющих протоколов
- Высота в рэке
- 1U
- Разъёмы и интерфейсы
- XLR, RJ-45, Ethernet
- Интерфейсы управления
- Ethernet
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX-512, RDM, RDMNet, Art-Net, sACN
- Режимы управления
- DMX, RDM
- Вес в упаковке
- 8370 г
- Габариты упаковки (Д×Ш×В)
- 450×320×160 мм
Инструкция
Описание товара
Задача преобразования и маршрутизации сигналов управления светом в стационарных инсталляциях и на прокатных площадках решается компактным рэковым устройством ИМЛАЙТ NETLINE-8-5pin. Восьмипортовый двунаправленный конвертер занимает 1U в стойке и работает с сетевыми и физическими протоколами: sACN, ArtNet, DMX512, а также RDM и RDMNet ready. Модель подходит для театров, концертных залов, ТВ-студий и клубов, где требуется развязка сетевого шоу-контроля и множества линий DMX до диммеров, вращающихся голов и медиасерверов.Назначение и функции
Устройство преобразует сетевые протоколы шоу-контроля в физические линии DMX512 и обратно, что позволяет строить гибридные сети с центральным пультом и распределёнными группами приборов. Восемь портов входа/выхода реализованы разъёмами XLR 5pin, направление каждого порта задаётся программно. Поддержка RDM даёт двустороннюю связь с приборами: адресация, чтение статуса, диагностика — без физического доступа к светильникам. Поддержка RDMNet ready готовит систему к работе в сетях с централизованным управлением параметрами приборов через Ethernet. Функция FALLBACK резервирует DMX-линию: при пропадании основного источника управление автоматически переключается на запасной, что критично для ответственных постановок.
Режимы работы и маршрутизация
Предусмотрены два режима. Simple работает как базовый двунаправленный конвертер с резервированием — этого достаточно для типовой задачи «пульт по сети, приборы по DMX». Advanced раскрывает гибкую маршрутизацию: 12 сценариев коммутации, 6 типов коммутации сигнала, возможность гонять сетевые потоки между собой без выхода на физические порты. Источник входа INTERNAL позволяет строить цепочки маршрутизации между сценариями. Для защиты от постороннего вмешательства задаётся IP-адрес управляющего устройства — конвертер принимает пакеты только с доверенного источника. Для выходных потоков sACN настраивается приоритет, для ArtNet — Unicast-адрес получателя, что снижает нагрузку на сеть и делает трафик предсказуемым. Подключение к сети — через разъём EtherCON, который держит нагрузку кабеля и защищает контакты RJ45.
Конструкция NETLINE-8-5pin и работа оператора
Корпус рэковый, высотой 1U, монтируется в стандартную 19-дюймовую стойку рядом с сетевыми коммутаторами и другим оборудованием шоу-контроля. Управление на передней панели — полноцветный IPS-дисплей и энкодер: настройка портов, выбор сценариев и работа с параметрами ведётся без ноутбука и веб-интерфейса, что удобно при быстрой отладке на площадке. Восемь пятиконтактных XLR разведены на задней панели вместе с Ethernet-портом. Для прокатных бригад важно, что настройки хранятся в приборе и после коммутации в стойке машина сразу включается в нужный сценарий маршрутизации. В стационарных инсталляциях NETLINE-8-5pin работает как узел развязки между сетевой инфраструктурой здания и DMX-магистралями по этажам или зонам зала.
