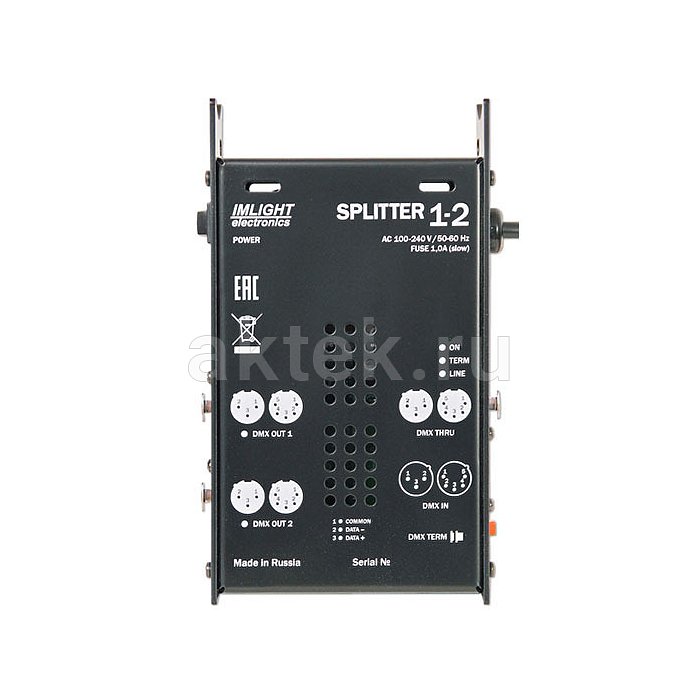

ИМЛАЙТ SPLITTER 1-2 усилитель-сплиттер DMX, два изолированных выхода
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- SPLITTER 1-2
- Тип товара
- DMX-сплиттер
- Комплектация
- настенный крепёж
- Монтаж
- на ферму или стену
- Питание
- 100–240 В, 50/60 Гц
- Разъёмы DMX
- XLR 3-pin
- Индикация
- входной и выходных линий
- Терминатор
- встроенный, 120 Ом
- Гальваническая развязка
- на каждом выходе
- Назначение
- распределение и гальваническая развязка DMX-линий
- Высота в рэке
- 1U
- Количество входов
- 1
- Количество выходов
- 2
- Габариты товара
- 219×110×44 мм
- Поддерживаемые протоколы
- DMX512-A
- Режимы управления
- DMX
- Материал
- алюминий
- Вес в упаковке
- 1840 г
- Габариты упаковки (Д×Ш×В)
- 240×120×50 мм
Описание товара
Одна линия DMX на вход, две развязанные линии на выход — так работает ИМЛАЙТ SPLITTER 1-2, компактный блок усиления и распределения управляющего сигнала для сценических световых систем. Несмотря на то что модель относится к категории оборудования, монтируемого на ферму, по своей сути это не силовой элемент конструкции, а сплиттер протокола DMX-512A с гальванической развязкой, который крепится на алюминиевую ферму или прямо на стену. Его задача — разветвить управляющий сигнал на два независимых направления и восстановить фронты, чтобы длинная кабельная трасса не разрушала данные по пути к приборам.Конструкция и материалы
Устройство выполнено в металлическом корпусе высотой 1U с габаритами 219 х 110 х 44 мм без установочной скобы и 219 х 110 х 54 мм вместе с ней. Масса в упаковке составляет 1,21 кг, поэтому блок не создаёт заметной дополнительной нагрузки на несущую конструкцию и легко переносится в мобильном комплекте. Подключение выполнено через разъёмы XLR 3-pin: на входе стоит вилка, на выходах — розетки, что соответствует привычной раскладке DMX-линий. Питание универсальное, от сети 100–240 В при частоте 50/60 Гц и потреблении не более 3,5 ВА, а рабочий диапазон температур от −30 до +50 ºС позволяет использовать блок и в неотапливаемых помещениях, и на уличных площадках.
Сборка и совместимость SPLITTER 1-2
Ключевая особенность этой модели — гальваническая развязка между входом и двумя выходами. Она изолирует линии по земле, защищает контроллер и приборы от разности потенциалов и наводок, а заодно не даёт помехам с одной ветки перебираться на другую. Встроенный терминатор снимает необходимость искать отдельную заглушку для последнего прибора в цепи. Индикация по входу и по каждому выходу показывает наличие сигнала прямо на корпусе — монтажнику не нужно бегать по площадке с тестером, чтобы понять, где обрыв. Настенный крепёж и возможность установки на ферму делают монтаж быстрым: блок вешается там, где расходятся кабельные трассы, и сразу берёт на себя функцию узла распределения.
Где применяется
SPLITTER 1-2 логично ставить в точке, где одна DMX-линия от пульта должна разойтись на два крыла портала, на две стороны сцены или на две группы приборов. Это удобно для сценических световых систем, где приборы разнесены по разным фермам, для выставочных стендов с протяжённой развёрнутой инсталляцией, а также для стационарных студийных и клубных подвесов, где узел один раз крепится на стену и работает постоянно. Развязка и восстановление фронтов особенно полезны на длинных трассах и при большом числе устройств в цепи — там, где сигнал начинает деградировать, а сбои становятся плохо предсказуемыми. Модель подходит инженерам, которые собирают надёжную распределённую систему управления светом и хотят исключить взаимные помехи между ветками. Если же требуется просто короткий пассивный разветвитель на два прибора без изоляции линий, стоит рассмотреть более простое решение — здесь гальваническая развязка избыточна для такой задачи, хотя и не помешает.
