ROSS DMX Distributor 4 сплиттер DMX
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
Описание товара

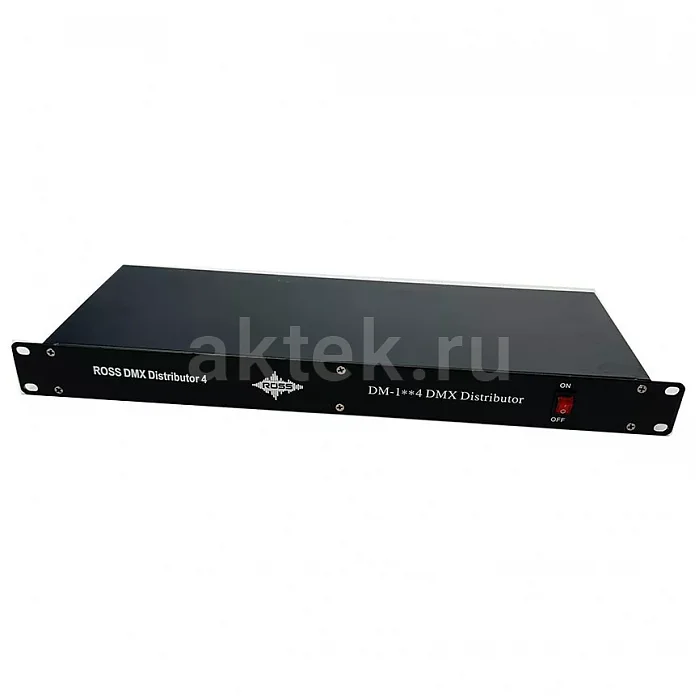

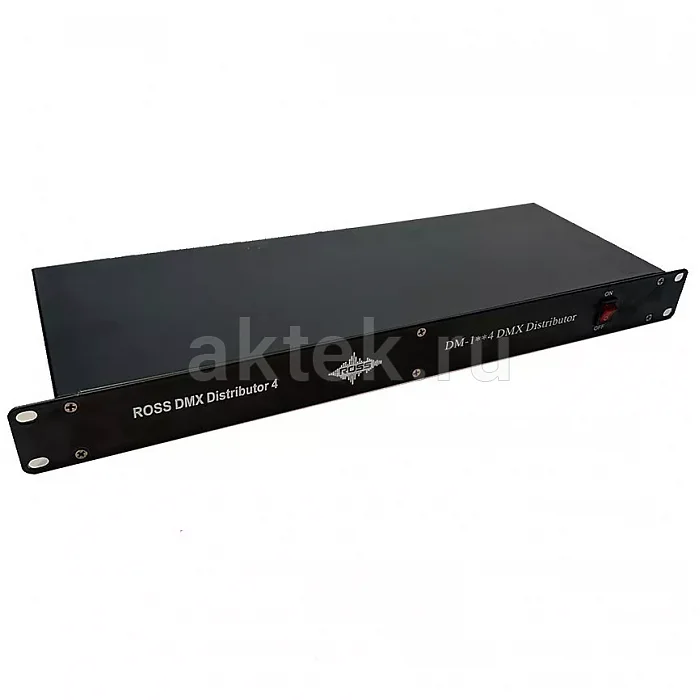

Когда управляющий сигнал нужно раздать сразу на несколько световых линий без потери целостности, в тракт ставится активный сплиттер — и как раз для этой роли создан ROSS DMX Distributor 4. Это четырёхканальный DMX-разветвитель в 19-дюймовом форм-факторе с оптоизолированными выходами и индикацией по каждому каналу. Устройство рассчитано на стационарные и прокатные световые системы, где один DMX-контроллер обслуживает группы приборов, разнесённые по сцене или залу.Конструкция и особенности DMX Distributor 4 DMX
Внутри распределителя четыре независимых выходных канала с гальванической развязкой на оптронах. Такая схемотехника означает, что короткое замыкание, наводка или сбой на одной линии не пробрасывается на входной контроллер и не разрушает сигнал на соседних выходах — каждая ветка живёт своей жизнью. Для инженера по свету это защита оборудования и предсказуемость работы, когда к пульту подключено много приборов через длинные кабельные трассы.

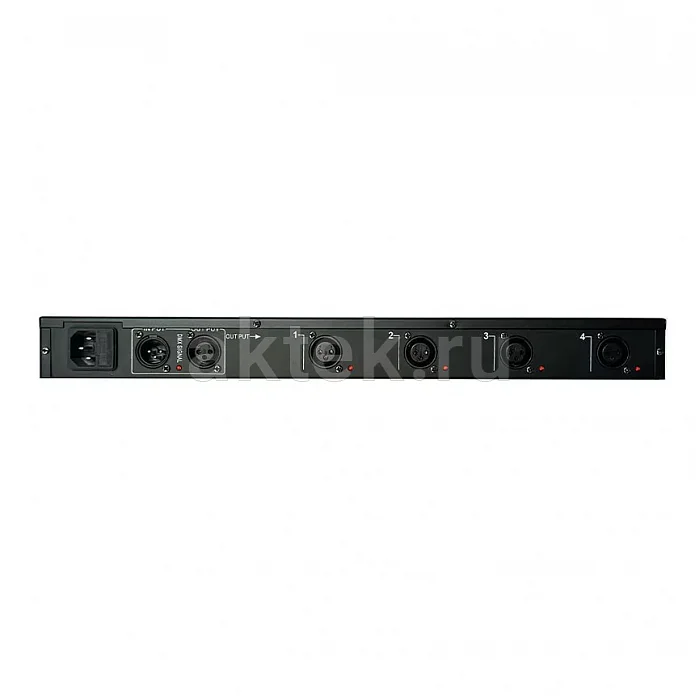

Вход выполнен на разъёме XLR3M, четыре выхода — на XLR3F, что соответствует привычной практике коммутации DMX-512 через трёхконтактные разъёмы. Светодиодные индикаторы на каждом канале показывают наличие сигнала на выходе — при поиске обрыва в линии диагностика начинается прямо с лицевой панели, без тестера. Корпус рассчитан на монтаж в 19-дюймовую рэковую стойку, питание — от стандартной сети 230 В, 50 Гц, отдельный блок питания не требуется.
Применение
Типичный сценарий: пульт управления светом отдаёт один DMX-поток, а на площадке работают несколько групп приборов — сканеры на ферме, споты по авансцене, архитектурная подсветка по периметру зала. Вместо длинной шлейфовой цепочки на два-три десятка устройств DMX-сигнал приходит на Distributor 4, а дальше расходится четырьмя короткими независимыми линиями к своим группам. Это сокращает суммарную длину каждой ветки, снижает риск деградации сигнала на дальних приборах и упрощает поиск неисправностей.
Устройство ставится в общий аппаратный рэк вместе с диммерными блоками, коммутаторами и другой сценической электроникой. Подключение стандартное — DMX-кабели с XLR3, обычные для профессиональной световой инфраструктуры. Отдельная настройка не нужна: сплиттер прозрачен для протокола и работает сразу после подачи питания.
Серия и исполнение
Модель относится к линейке светового оборудования ROSS — российского бренда с производством в Китае, ориентированного на прокат, клубы, концертные площадки и монтажные организации. Distributor 4 в этой линейке занимает нишу базового инструмента для сигнальной инфраструктуры: не световой прибор, а служебное звено, без которого сложная многоточечная система работает нестабильно.
Комплектация минималистичная — сам разветвитель в 19-дюймовом корпусе с сетевым питанием. Крепёжные уши под рэк, входной и выходные разъёмы, индикаторы каналов — всё, что нужно для интеграции в стойку. Для тех, кому требуется больше линий, разветвители обычно каскадируют или выбирают модели с большим числом каналов.
