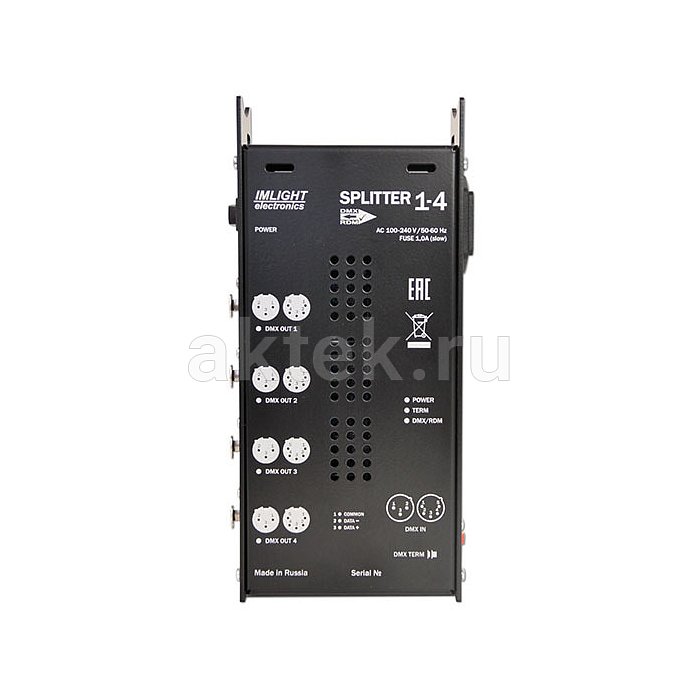

ИМЛАЙТ SPLITTER 1-4 RDM-5pin DMX-сплиттер, один вход, четыре выхода
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- SPLITTER 1-4 RDM-5pin
- Тип товара
- DMX-сплиттер
- Частота сети
- 50/60 Гц
- Потребляемая мощность
- до 3,5 ВА
- Напряжение изоляции
- не менее 1500 В
- Комплектация
- монтажная скоба
- Исполнение
- мобильное и настенное
- Гальваническая развязка
- вход и каждый выход
- Встроенный терминатор
- 120 Ом
- Восстановление формы сигнала
- есть
- Количество контактов
- 5
- Назначение
- распределение и гальваническая развязка DMX-линий
- Количество входов
- 1
- Количество выходов
- 4
- Разъёмы и интерфейсы
- XLR
- Питание
- 100–240 В
- Поддерживаемые протоколы
- DMX-512, RDM
- Режимы управления
- DMX, RDM
- Вес в упаковке
- 3500 г
- Габариты упаковки (Д×Ш×В)
- 500×320×150 мм
Описание товара
Разводка сигнала DMX-512 в световой инсталляции решается сплиттером ИМЛАЙТ SPLITTER 1-4 RDM-5pin — одноканальный вход раздаётся на четыре независимых выхода с гальванической развязкой и поддержкой протокола RDM. Устройство формирует фронты сигнала заново на каждом выходе, что стабилизирует работу длинных линий и разветвлённых цепочек световых приборов. Корпус рассчитан на два варианта монтажа: настенный и мобильный на ферму. Разъёмы XLR 5-pin соответствуют стандарту DMX-512A для профессионального сценического оборудования.Конструкция и особенности SPLITTER 1-4 RDM-5pin
Схема разветвителя построена на оптронной изоляции с напряжением развязки не менее 1500 В. Такая конструкция защищает пульт управления от наводок и потенциальных разностей между приборами в линии — критично, когда светодиодные головы и диммеры питаются от разных фаз или удалённых распределительных щитов. Входной сигнал принимается на вилку XLR 5-pin, четыре выходные розетки XLR 5-pin работают независимо: обрыв или короткое замыкание в одной ветке не влияет на остальные. Встроенный терминатор номиналом 120 Ом подключается при необходимости согласования линии. Поддержка RDM позволяет вести двустороннее общение с приборами — считывать адреса, менять DMX-адресацию и получать телеметрию через тот же кабель. Диапазон рабочих температур от -30 до +50 °C допускает использование как в стационарных клубах, так и на выездных площадках, включая уличные мероприятия в холодное время.
Применение
Основной сценарий — распределение управляющего сигнала между группами световых приборов на сцене, в шоу-программах, инсталляциях театра или концертной площадки. Один выход пульта или контроллера подаётся на вход сплиттера, а четыре гальванически развязанные ветки уходят к отдельным группам голов, светодиодных панелей, дым-машин или диммерных блоков. Такая схема убирает проблему пропадания сигнала на дальних приборах длинной цепочки и позволяет вести обслуживание одной ветки без остановки шоу. Питание 100–240 В одной фазы с частотой 50/60 Гц делает устройство совместимым с любой сетью на площадке, а потребление до 3,5 ВА не требует отдельного расчёта нагрузки. Монтажная скоба крепится на ферму хомутом, для стационарной установки блок фиксируется на стене аппаратной или рэковой стойки.
Серия и исполнение
Модель относится к линейке DMX-сплиттеров ИМЛАЙТ с гальванической развязкой в мобильно-настенном исполнении. Вариант с разъёмами XLR 5-pin ориентирован на профессиональные системы, где используется полный стандарт DMX-512A с резервным каналом связи, в отличие от бытовых 3-pin решений. Поддержка RDM выделяет эту версию среди простых разветвителей — с ней связка совместимых приборов настраивается и диагностируется удалённо. Комплект включает сам блок и установочную скобу для монтажа на ферму. Сетевой предохранитель размера 5×20 мм на 1 А стандартный, замена не требует специнструмента.
