ИМЛАЙТ WINCH lock-S блок распределения для четырёх приводов, DMX512-A
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- WINCH lock-S
- Тип товара
- блок распределения питания и управления приводами
- Комплектация
- сетевой кабель
- Монтаж
- 19-дюймовый рэк
- Защитные цепи
- предохранители 5 А, 5 А и 3 А
- Питание
- 110–240 В, 50/60 Гц
- Собственное потребление
- не более 35 ВА
- Максимальная нагрузка канала
- 750 ВА
- Блокировка управления
- ключевой замок
- Аварийное отключение
- E.STOP
- Количество управляемых приводов
- 4
- Количество силовых выходов
- 3
- Совместимые пульты
- WINCH Control-20 и WINCH Control-48
- Назначение
- передача и преобразование управляющих протоколов
- Высота в рэке
- 1U
- Разъёмы и интерфейсы
- XLR 3-pin DMX, PowerCON для приводов
- Габариты товара
- 482×120×44 мм
- Вес товара
- 1,55 кг
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX512-A
- Режимы управления
- DMX
- Вес в упаковке
- 1670 г
- Габариты упаковки (Д×Ш×В)
- 530×130×50 мм
Описание товара
Санкционированная подача питания на пульты механики сцены и аварийное отключение приводов — задача, под которую собран блок Имлайт WINCH lock-S. Устройство работает в связке с пультами управления WINCH control-20 и WINCH control-48, формирует управляющий сигнал DMX512 для блоков REC1-1 и REC1-2 и обслуживает контур аварийного останова E.STOP. Используется на театральных и концертных сценах, в домах культуры, спортивных сооружениях — везде, где механика верхнего или нижнего оборудования требует контролируемого доступа и предсказуемого поведения при нештатной ситуации.Назначение и функции
Блок распределяет питание по трём выходным каналам и одновременно управляет четырьмя силовыми приводами по протоколу DMX512. Такая связка позволяет собрать компактный узел коммутации для штанкетных подъёмов, поворотных кругов или иных приводов сцены — питание на пульт подаётся только после активации ключа-блокиратора, что исключает случайный или несанкционированный запуск механики посторонним персоналом. Кнопка аварийной остановки на лицевой панели встроена в общую линию E.STOP, поэтому нажатие мгновенно снимает управление с силовых автоматов вне зависимости от состояния пульта. Максимальная нагрузка на каналы питания — 750 ВА, собственное потребление блока не превышает 35 ВА, что удобно при расчёте рэковой стойки.
Управление и подключение

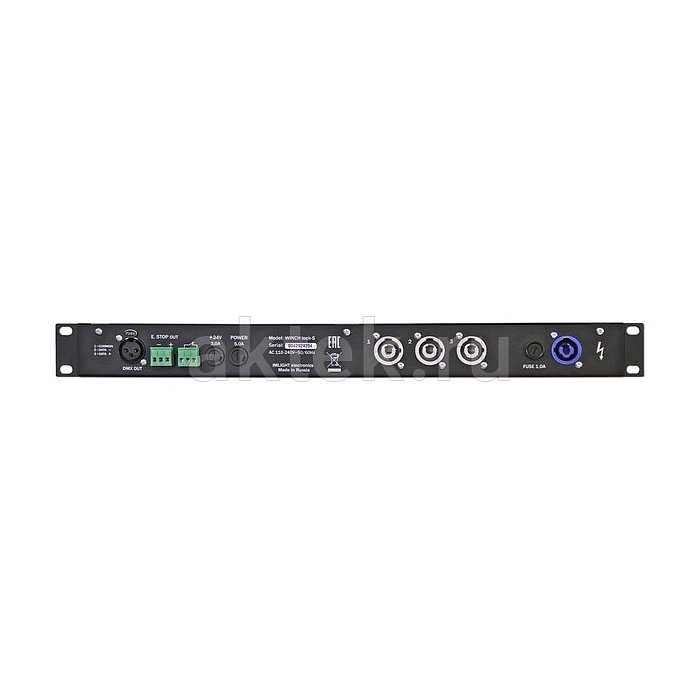

Управляющий сигнал выходит через разъём XLR 3pin в стандарте DMX512, что даёт возможность подключить блок к любому совместимому приёмнику механики сцены и включить его в общую DMX-цепь. Силовые каналы управления приводами выведены на разъёмы PowerCON — надёжная фиксация и защита от случайного отключения под нагрузкой. Питание блока принимается в широком диапазоне 110–240 В при частоте 50/60 Гц, кабель поставляется в комплекте. Сетевой предохранитель — медленный, 5А/250В, силовые линии защищены быстрыми предохранителями того же номинала, а цепь +24 В — отдельным предохранителем 3А. Такой набор защит облегчает диагностику и локализацию неисправности при обслуживании: инженер меняет только сгоревший элемент нужной цепи, не разбирая корпус целиком.
Конструкция WINCH lock-S

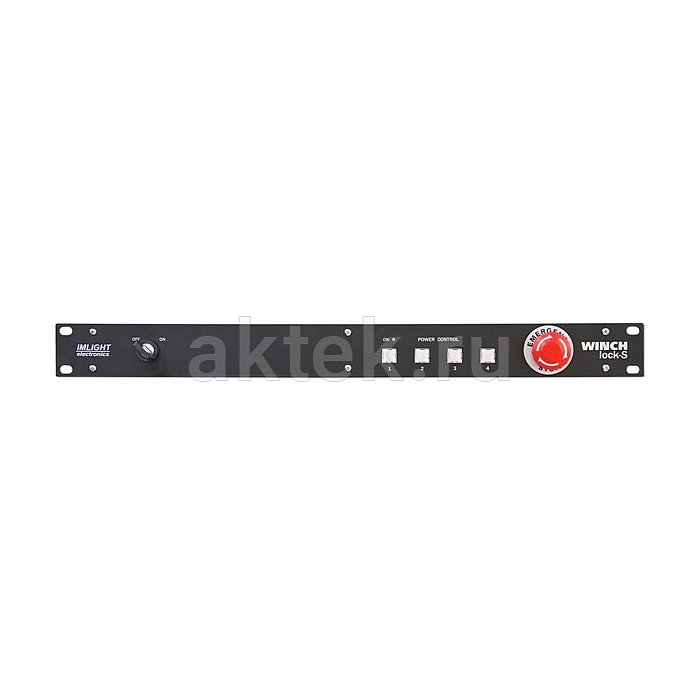

Форм-фактор — 1U для стандартной 19-дюймовой стойки, габариты 482×120×44 мм, масса 1,55 кг. Блок ставится в рэк рядом с пультом WINCH control-20 или control-48 и остальной аппаратурой сцены, не требуя отдельного места на постановочной галерее. Ключ-блокиратор на передней панели ограничивает круг лиц, которые могут запустить механику: ключ выдаётся ответственному оператору или машинисту сцены, а без него блок физически не подаёт напряжение на пульт. Аварийная кнопка располагается там же, в зоне быстрого доступа. Компактная масса и рэковое исполнение позволяют использовать WINCH lock-S как в стационарной сценической рубке, так и в мобильных комплектах управления механикой для гастрольных постановок.
