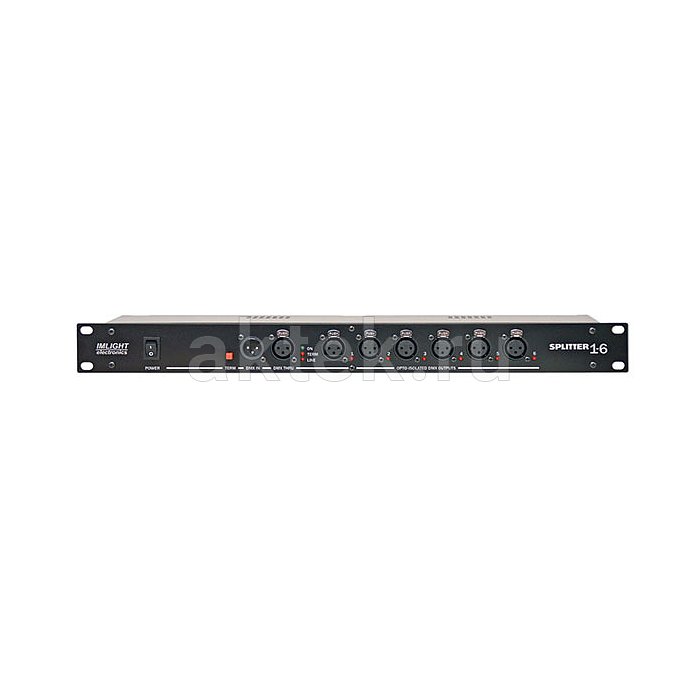

ИМЛАЙТ SPLITTER 1-6-5pin DMX-сплиттер, 6 выходов, 1U
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- SPLITTER 1-6-5pin
- Тип товара
- DMX-сплиттер
- Сетевой предохранитель
- 1 А, 5×20 мм
- Потребляемая мощность
- не более 7 ВА
- Напряжение изоляции
- не менее 2000 В
- Индикация сигнала
- вход и каждый выход
- Гальваническая развязка
- вход и каждый выход
- Восстановление формы сигнала
- есть
- Встроенный терминатор
- 120 Ом
- Количество контактов
- 5
- Питание
- 100–240 В
- Назначение
- распределение и гальваническая развязка DMX-линий
- Высота в рэке
- 1U
- Количество входов
- 1
- Количество выходов
- 6
- Разъёмы и интерфейсы
- XLR
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX-512
- Режимы управления
- DMX
- Вес в упаковке
- 3500 г
- Габариты упаковки (Д×Ш×В)
- 500×320×150 мм
Инструкция
Описание товара
Разветвление сигнала DMX-512A на шесть независимых линий с гальванической развязкой каждой ветви — задача, под которую сделан сплиттер Имлайт SPLITTER 1-6-5pin. Устройство принимает один входной поток управления световым оборудованием и раздаёт его на шесть выходов через XLR-разъёмы 5-pin. Корпус выполнен под установку в стандартный рэк высотой 1U, что позволяет разместить блок в общей стойке с диммерами, коммутаторами и контроллерами. Питание универсальное — от сети 100–240 В при частоте 50/60 Гц, что упрощает работу на разных площадках.Конструкция и особенности SPLITTER 1-6-5pin
Между входом и каждым из шести выходов установлена оптронная развязка с напряжением изоляции не менее 2000 В. Такое решение защищает пульт и остальные приборы от разности потенциалов между устройствами, наводок по земле и статических пробоев — типичная ситуация при разветвлённой топологии сценического комплекса, когда линии уходят к прожекторам, движущимся головам и дым-машинам на разных фазах питания. На вход и на каждый выход выведена индикация, по которой видно наличие питания и прохождение сигнала — это ускоряет поиск обрыва или неисправного прибора в цепочке. Встроенный терминатор 120 Ом можно задействовать, когда сплиттер работает как конечная точка линии, и не искать отдельную заглушку. Разъёмы XLR 5-pin соответствуют полной спецификации DMX-512A. Потребление не более 7 ВА, сетевой предохранитель 1 А медленного типа. Заявленная степень защиты корпуса IP65 расширяет сценарии применения за пределы сухих закрытых помещений.
Применение
Основная роль сплиттера — усилитель-распределитель в линии управления световым и сценическим оборудованием. Один выход пульта заводится на вход блока, дальше сигнал уходит шестью параллельными ветвями к группам приборов: например, отдельная ветвь на передний план сцены, отдельная на задний, отдельная на движущиеся головы, ещё одна на конвенциональный свет. Гальваническая развязка означает, что короткое замыкание или наведённая помеха на одной ветви не уронит остальные пять. Рэковое исполнение 1U встаёт в любую стандартную 19-дюймовую стойку рядом с диммерными блоками и коммутационным оборудованием. Диапазон рабочих температур от -30 до +50 °C позволяет использовать блок на выездных мероприятиях, в неотапливаемых павильонах и на уличных площадках. Опция XLR 5-pin в этой модификации закрывает требования театральных и концертных инсталляций, где полная распиновка DMX-512A прописана в техническом райдере.
Серия и исполнение
Модель относится к линейке DMX-сплиттеров Имлайт с оптронной развязкой и рэковым монтажом. В названии зафиксирована конфигурация: один вход, шесть выходов, разъёмы 5-pin. У производителя есть исполнения с XLR 3-pin — базовый вариант по заводской спецификации, тогда как 5-pin поставляется под заказ и здесь представлен как готовая позиция. Блок поставляется в упаковке с сетевым предохранителем номиналом 1 А формата 5×20 мм. Отечественная разработка и производство Имлайт означают доступный сервис и понятную документацию на русском языке для интеграторов и прокатных компаний.
