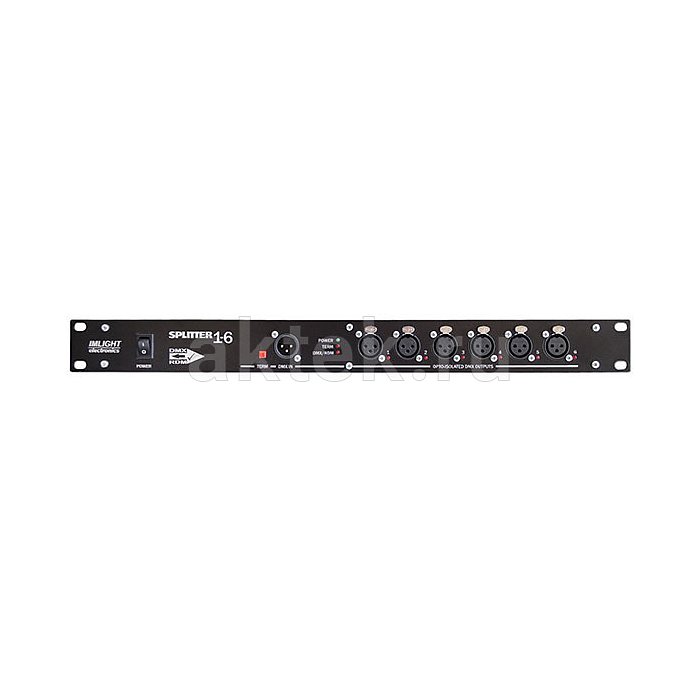

ИМЛАЙТ SPLITTER 1-6 RDM DMX-сплиттер, 1U
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- SPLITTER 1-6 RDM
- Тип товара
- DMX-сплиттер
- Напряжение изоляции
- не менее 1500 В
- Индикация сигнала
- вход и каждый выход
- Гальваническая развязка
- вход и каждый выход
- Восстановление формы сигнала
- есть
- Встроенный терминатор
- 120 Ом
- Количество контактов
- 3
- Питание
- 100–240 В
- Назначение
- распределение и гальваническая развязка DMX-линий
- Высота в рэке
- 1U
- Количество входов
- 1
- Количество выходов
- 6
- Разъёмы и интерфейсы
- XLR
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX-512, RDM
- Режимы управления
- DMX, RDM
- Вес в упаковке
- 3500 г
- Габариты упаковки (Д×Ш×В)
- 500×320×150 мм
Инструкция
Описание товара
При построении разветвлённой световой сети с двусторонним обменом данными нужен сплиттер, который не только раздаёт сигнал, но и пропускает ответы от приборов обратно на пульт. Именно такую задачу решает ИМЛАЙТ SPLITTER 1-6 RDM — рэковый блок распределения сигнала DMX-512A с поддержкой протокола RDM, одним входом и шестью изолированными выходами. Устройство ставится между световой консолью и группами приборов, формирует фронты сигнала и обеспечивает гальваническую развязку каждой линии.Конструкция и особенности SPLITTER 1-6 RDM
Корпус выполнен в стандартном рэковом формате высотой 1U и монтируется в стойку 19 дюймов рядом с диммерами, узлами коммутации и другой сценической электроникой. На вход и на каждый из шести выходов установлены разъёмы XLR 3-pin — привычная для световых линий терминация. Разделение линий выполнено на оптронных развязках с напряжением изоляции не менее 1500 В: это защищает пульт и соседние группы приборов от наводок и разности потенциалов между удалёнными точками сцены. Встроенный терминатор 120 Ом снимает вопрос согласования конечной линии — не нужно ставить заглушку в последний прибор группы. Индикация состояния по входу и по каждому выходу помогает быстро локализовать обрыв или ошибку адресации при настройке шоу. Питание универсальное — 100–240 В, 50/60 Гц, что удобно для гастрольных комплектов.
Применение
Основной сценарий — стационарные и туровые световые системы, где от одной консоли работают несколько групп приборов: движущиеся головы, статические заливки, дым-машины, диммерные шкафы. Поддержка RDM принципиально отличает эту модель от обычного разветвителя: сплиттер прозрачен для обратного канала, поэтому пульт видит подключённые устройства, читает их адреса, параметры и статусы через шесть выходов, а не только через один. Это ускоряет патчинг и упрощает диагностику. Шесть выходов позволяют разделить сеть по физическим зонам зала или по типам приборов, снизив длину каждой ветки и риск отражений в линии. Максимальный выходной ток 1 А на канал соответствует стандартной нагрузке шины DMX. Устанавливать блок удобно в аппаратной стойке рядом с усилителями сигнала и коммутационными панелями.
