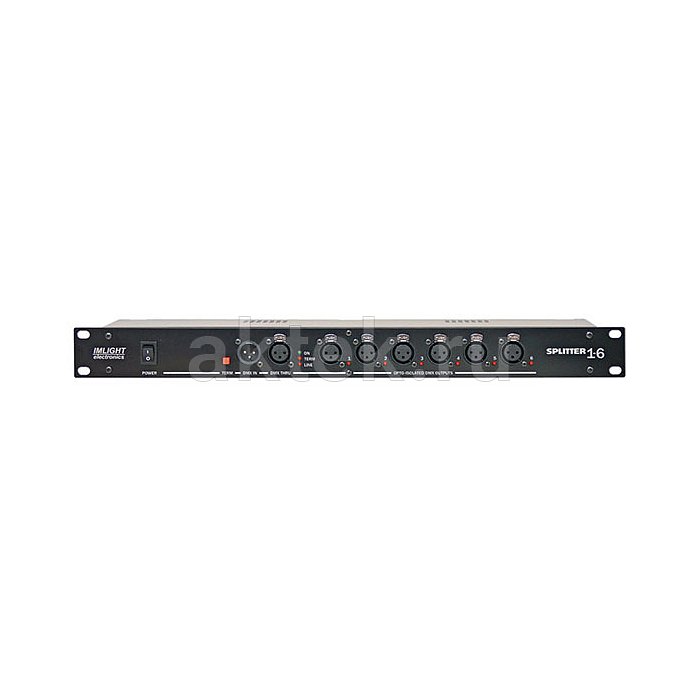

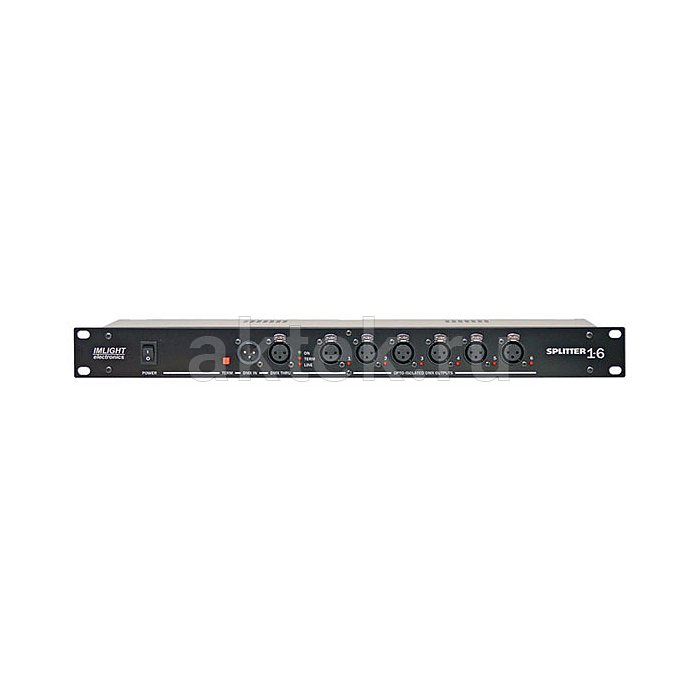

ИМЛАЙТ SPLITTER 1-6 DMX-сплиттер, 6 выходов, 1U
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- SPLITTER 1-6
- Тип товара
- DMX-сплиттер
- Сетевой предохранитель
- 1 А, 5×20 мм
- Напряжение изоляции
- не менее 1500 В
- Индикация сигнала
- вход и каждый выход
- Гальваническая развязка
- вход и каждый выход
- Восстановление формы сигнала
- есть
- Встроенный терминатор
- 120 Ом
- Количество контактов
- 3
- Питание
- 100–240 В
- Назначение
- распределение и гальваническая развязка DMX-линий
- Высота в рэке
- 1U
- Количество входов
- 1
- Количество выходов
- 6
- Разъёмы и интерфейсы
- XLR
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX-512
- Режимы управления
- DMX
- Вес в упаковке
- 3500 г
- Габариты упаковки (Д×Ш×В)
- 500×320×150 мм
Инструкция
Описание товара
При работе световой инсталляции с длинными кабельными трассами и десятками приборов один сигнал DMX-512A физически не тянет всю линию — нужен разветвитель с гальванической развязкой. Именно эту задачу закрывает ИМЛАЙТ SPLITTER 1-6 — рэковый сплиттер-усилитель протокола DMX-512A с одним входом и шестью независимыми выходами. Корпус высотой 1U встаёт в стандартную стойку рядом с диммерными шкафами, коммутаторами и контроллерами света. Устройство рассчитано на стационарные и передвижные комплексы — концертные площадки, театры, клубы, студии, где к одной консоли подключается несколько независимых линий световых приборов.Конструкция и особенности SPLITTER 1-6
Электрическая схема построена на оптронной изоляции между входом и каждым из шести выходов с напряжением изоляции не менее 1500 В. Это ключевой момент для сценического монтажа: если на одной из линий возникает пробой, наводка от силового кабеля или разница потенциалов между удалёнными точками подключения, повреждение локализуется в пределах одного порта и не уходит ни на пульт, ни на соседние линии приборов. Каждый выход усиливает и формирует фронты сигнала заново — это позволяет вести длинные кабельные трассы без деградации DMX-пакетов и без потери адресации на дальних приборах цепочки. На входе стоит встроенный терминатор 120 Ом, соответствующий волновому сопротивлению стандартной DMX-линии — отдельный терминирующий разъём в конце входной линии не требуется. Разъёмы XLR 3-pin в базовом исполнении, вариант с 5-pin доступен по заказу. Индикация по входу и по каждому выходу показывает наличие сигнала — при поиске неисправности видно, где именно оборвалась цепочка.
Применение
Типовая схема — консоль или световой контроллер подаёт DMX на вход сплиттера, а с шести выходов сигнал расходится на группы приборов: головы, статические заливки, дым-машины, LED-панели, диммерные блоки. Такая топология «звезда» вместо длинного шлейфа сокращает общую длину кабеля, упрощает поиск неисправности и позволяет отключать отдельные линии без остановки всей системы. Устройство совместимо с любым оборудованием, работающим по стандарту DMX-512A. Питание от универсальной сети 100–240 В 50/60 Гц — блок работает как в стационарном рэке аппаратной, так и в тур-кейсе на выезде. Диапазон рабочих температур от +10 до +40 °C и степень защиты IP31 предполагают эксплуатацию в помещении или под навесом сцены, но не под открытым дождём.
Серия и исполнение
Модель относится к линейке рэковых DMX-сплиттеров ИМЛАЙТ с гальванической развязкой. Формат 1U на шесть выходов — рабочая конфигурация для среднего по размеру светового комплекса: этого количества портов хватает на большинство сценических инсталляций без каскадирования нескольких блоков. Российское производство упрощает сервис и замену компонентов. По заказу производитель ставит XLR 5-pin вместо базовых 3-pin — это удобно для интеграции в комплексы, где принят пятиконтактный стандарт разъёмов. Сетевой предохранитель на 1 А в стандартном корпусе 5×20 мм — расходник, доступный в любой электротехнической рознице.
