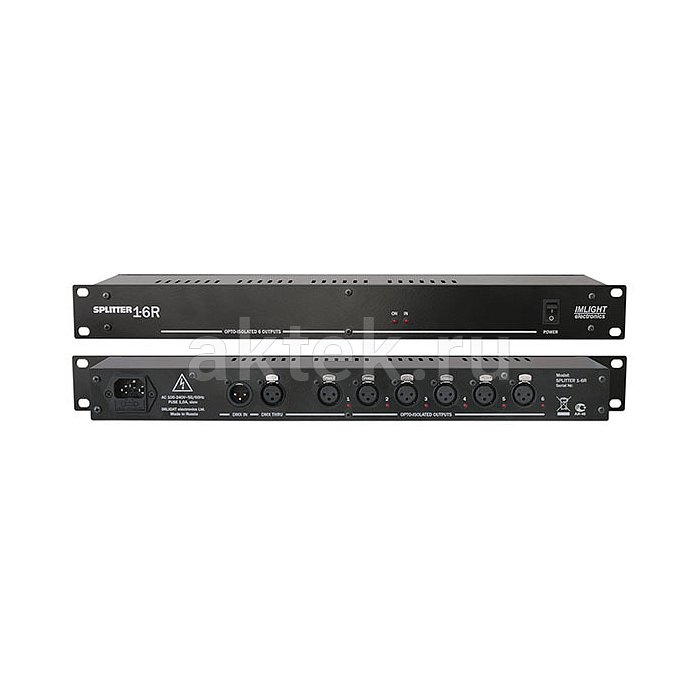

ИМЛАЙТ SPLITTER 1-6R рэковый DMX-сплиттер 1U, шесть выходов
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- SPLITTER 1-6R
- Тип товара
- рэковый DMX-сплиттер 1U
- Частота сети
- 50/60 Гц
- Расположение разъёмов
- задняя панель
- Потребляемая мощность
- не более 5 ВА
- Напряжение изоляции
- не менее 2000 В
- Индикация сигнала
- вход и каждый выход
- Гальваническая развязка
- вход и каждый выход
- Восстановление формы сигнала
- есть
- Встроенный терминатор
- 120 Ом
- Количество контактов
- 3
- Питание
- 100–240 В
- Назначение
- распределение и гальваническая развязка DMX-линий
- Высота в рэке
- 1U
- Количество входов
- 1
- Количество выходов
- 6
- Разъёмы и интерфейсы
- XLR
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX-512
- Режимы управления
- DMX
- Вес в упаковке
- 3500 г
- Габариты упаковки (Д×Ш×В)
- 500×320×150 мм
Описание товара
Разветвление одного управляющего потока на шесть независимых линий — типовая задача при построении сценического или клубного светового парка. С ней справляется Имлайт SPLITTER 1-6R, рэковый DMX-сплиттер с гальванической развязкой по каждому выходу. Один вход принимает управляющий сигнал с пульта, шесть выходов раздают его на группы приборов, а оптронная изоляция защищает пульт от наводок и помех, приходящих по длинным кабельным трассам. Форм-фактор 1U позволяет разместить блок в стандартной аппаратной стойке рядом с диммерами и коммутационным оборудованием.Конструкция и особенности SPLITTER 1-6R
Внутри блока стоит оптронная развязка с напряжением изоляции не менее 2000 В — это разрывает гальваническую связь между входом и каждым из шести выходов, а также между самими выходами. На практике короткое замыкание или наводка на одной из линий не выведет из строя остальные каналы и не дойдёт до пульта. Сигнал восстанавливается по фронтам, что важно на длинных трассах, где форма импульса DMX-512A искажается.
Все разъёмы XLR 3-pin вынесены на заднюю панель, что удобно для стационарного монтажа в стойку с задней коммутацией. По заказу производитель выпускает вариант с XLR 5-pin. На линии предусмотрен встроенный терминатор 120 Ом — согласующий резистор, который снимает отражения в конце шины и стабилизирует передачу данных. На передней панели работает индикация наличия сигнала на входе и на каждом из шести выходов, что ускоряет поиск проблемы в коммутации. Питание от сети 100–240 В 50/60 Гц, потребление не превышает 5 ВА.
Применение
Блок ставится между пультом и группами световых приборов: головы, сканеры, LED-панели, диммерные модули, дым-машины. Одна универсальная схема — пульт подключается на вход сплиттера, а каждый из шести выходов уходит на свою ветвь: например, передняя ферма, контровой свет, галерея, сцена, зал, служебная линия. При такой топологии обрыв кабеля на одной ветке не роняет управление всей системой.
Оптронная изоляция особенно востребована на объектах, где кабельные трассы прокладываются рядом с силовыми линиями диммеров и мощных прожекторов. Рабочий диапазон температур от –30 до +50 °C и степень защиты IP65 корпуса позволяют использовать блок не только в отапливаемых залах, но и в передвижных комплектах, аппаратных на открытых площадках, туровых стойках.
Серия и исполнение
SPLITTER 1-6R относится к линейке DMX-сплиттеров Имлайт с гальванической развязкой в рэковом исполнении. Индекс 1-6 указывает конфигурацию: один вход, шесть выходов. Буква R в названии обозначает рэковый корпус высотой 1U с разъёмами на задней панели — в отличие от версий с фронтальной коммутацией, этот вариант оптимален для стационарной установки в аппаратные шкафы. По отдельному заказу возможна поставка с разъёмами XLR 5-pin вместо стандартных 3-pin — под парк оборудования, где используется пятиконтактное подключение DMX.
