Сплиттер INVOLIGHT DMXAC8
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- INVOLIGHT
- Модель
- DMXAC8
- Тип
- DMX контроллеры
- Количество входов XLR
- 2
- Количество выходов XLR
- 8
- Режим работы
- Конвертер сигнала Art-Net - DMX, Сплиттер, Адаптер, DMX-сплиттер + Art-Net - адаптер
- Количество портов
- 2
- Дисплей
- есть
- Количество клавиш
- 4
- Led индикация
- есть
- Питание
- AC100-240В, 50/60Гц
- Размер, мм
- 483x168x45
- Вес, кг
- 2
Инструкция
Описание товара

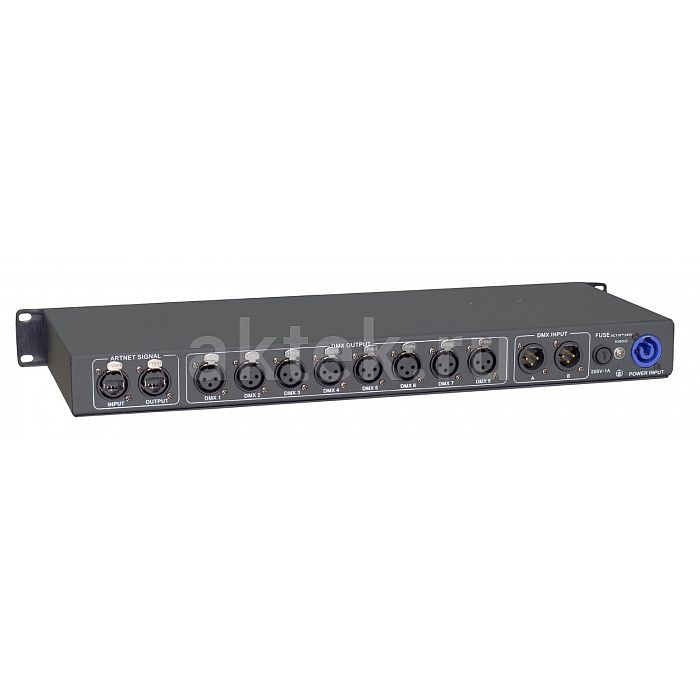

Сплиттер INVOLIGHT DMXAC8 — универсальный узел преобразования Art‑Net в DMX-512 и распределения управляющего сигнала. Он оснащён двумя RJ45, двумя DMX-входами и восемью выходами, поэтому может одновременно выполнять роль сетевого конвертера и разветвителя. Решение подходит сценической либо инсталляционной системе с несколькими физическими линиями приборов.Преобразование Art‑Net
Сетевой протокол переносит световые данные по Ethernet-инфраструктуре до точки, где их необходимо вывести на обычные линии управления. Два RJ45 облегчают включение узла в соответствующую топологию. При настройке фиксируют IP-адрес, маску, вселенные и направление потоков, а коммутатор конфигурируют с учётом количества данных и других сетевых устройств площадки.
Два входных канала
Пара физических входов позволяет принимать отдельные потоки от консоли или другого оборудования и распределять их дальше. Перед подключением документируют, какая вселенная приходит на каждый разъём. Это предотвращает ситуацию, когда линия исправна, но приборы получают команды не своего участка. Входы используют в соответствии с выбранным режимом работы устройства.
Восемь DMX-выходов
Несколько ветвей уменьшают необходимость строить одну очень длинную цепь через всю площадку. Выходы можно направить на разные фермы, стороны сцены или помещения. Каждая линия получает подходящий кабель, корректную последовательность приборов и терминатор на конце. Разделение упрощает диагностику: проблемную ветвь отключают, не останавливая остальные участки.
Конвертер и разветвитель одновременно
Комбинированная функция сокращает число отдельных устройств между сетью и световыми приборами. Однако проект должен ясно показывать, какой поток приходит по Art‑Net, какой — через физический вход и куда назначены восемь выходов. Перед мероприятием проверяют каждый маршрут по одному, затем запускают всю сцену и контролируют устойчивость при интенсивных изменениях.
Узел размещают в доступном месте, защищают сетевые и XLR-соединения от натяжения и дают разъёмам понятные подписи. Резервная таблица IP, вселенных и выходов хранится вместе с проектом консоли. При неисправности сначала проверяют питание и сетевую связь, затем конкретный вход и ветвь, последовательно сужая область поиска.
Для резервирования проект может предусматривать сохранённую локальную DMX-подачу, однако переключение между источниками выполняют только согласно возможностям узла. Два входа не следует соединять с конкурирующими консолями без продуманной логики. Перед шоу техническая команда знает, какой маршрут основной, какой используется для проверки и как безопасно перейти между ними.
