Сплиттер INVOLIGHT DMXS6
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
Описание товара

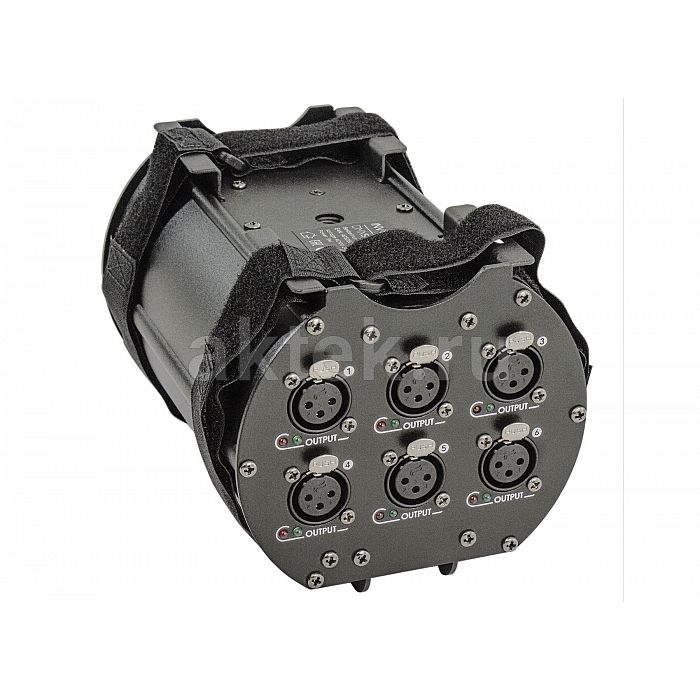

Сплиттер INVOLIGHT DMXS6 — шестиканальный разветвитель DMX-сигнала с одним входом, шестью трёхконтактными XLR-выходами и отдельным трансформатором на каждой ветви. Переключатель Link позволяет продолжить управляющую линию на следующее устройство или завершить её. Модель предназначена для распределения консольного потока по нескольким участкам сцены и инсталляции.Шесть независимых ветвей
Один входной поток копируется на шесть физических направлений без изменения адресного пространства. Выходы можно распределить по фермам, сторонам площадки, сцене и залу. Каждую ветвь подписывают по месту, что упрощает монтаж и диагностику. Неисправный участок проверяют отдельно, не разбирая коммуникацию остальных пяти направлений.
Гальваническая развязка
Трансформатор на каждом выходе отделяет ветви друг от друга и от входного тракта. Это уменьшает влияние земляных потенциалов и локальных электрических проблем между удалёнными группами приборов. Развязка не заменяет правильный кабель, исправные разъёмы и общее заземление оборудования, поэтому перед запуском физическое состояние каждой линии контролируют отдельно.
Функция Link
Переключатель определяет, продолжается ли входной поток далее или завершается на этом узле. Возможность Link удобна при каскадировании дополнительного распределителя или передаче сигнала к другой части объекта. Если продолжение не требуется, линию корректно завершают, уменьшая отражения данных. Положение переключателя фиксируют в исполнительной схеме и проверяют после перевозки.
XLR и кабельная дисциплина
Все шесть выходов используют трёхконтактные соединители. Между блоком и приборами прокладывают специализированный DMX-кабель, сохраняют направление и ставят 120-омный терминатор в конце каждой самостоятельной ветви. Силовые трассы отделяют, насколько возможно, а кабели защищают от натяжения, проходов и острых кромок конструкции.
Перед мероприятием сначала подают тестовый поток на вход, затем по очереди подключают шесть направлений и наблюдают дальний прибор каждой цепи. После индивидуальной проверки запускают все ветви одновременно и проверяют Link. Последовательный ввод создаёт понятную точку отсчёта и помогает быстро обнаружить ошибочный кабель или положение переключателя.
Шесть выходов дают запас для будущего расширения, но неиспользуемые разъёмы оставляют свободными и защищёнными от загрязнения. Их не замыкают терминаторами у самого распределителя без необходимости. Когда добавляется новая группа приборов, ей назначают отдельную ветвь, обновляют схему и проверяют адреса, не меняя исправную разводку остальных направлений.
