Распределитель питания INVOLIGHT PDLINK9
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- INVOLIGHT
- Модель
- PDLINK9
- Powercon вход
- 1
- Powercon совместимый Байпас
- 1
- Powercon совместимый выход
- 8
- Питание
- 230 в AC, 50 Гц
- Мощность, Вт
- 4600
Описание товара

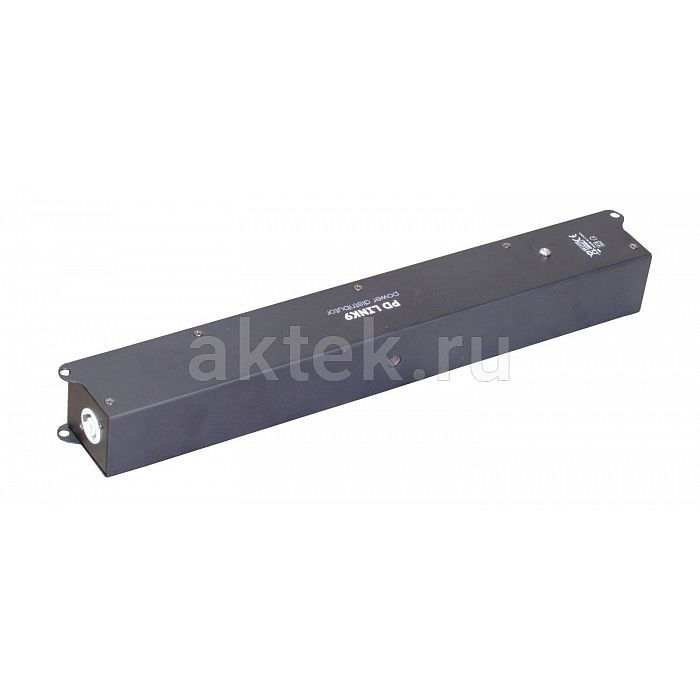

Распределитель питания INVOLIGHT PDLINK9 — силовой распределительный блок для светового оборудования с одним входом PowerCON и девятью направлениями: восемью основными выходами и одним байпасом. Он работает от сети переменного тока 220 В, допускает до 20 А на канал и общую мощность до 4,6 кВт. Соединения выполняются только при отключённом питании.Восемь выходов и байпас
Основные разъёмы распределяют питание между группой совместимых приборов, а девятое направление продолжает линию дальше. Байпас не создаёт дополнительного энергетического ресурса: вся подключённая нагрузка остаётся частью одной рассчитанной схемы. Каждый кабель и устройство подписывают, чтобы монтажник понимал, какие потребители находятся на выходах и что подключено после сквозного направления.
До 20 А на канал
Указанный предел задаёт максимально допустимый ток отдельного направления, но фактическая возможность определяется также общей линией, автоматикой, сечением кабелей и входным разъёмом. Нагрузку считают по паспортам всех приборов, учитывая пусковые процессы. Недопустимо равномерно заполнять каждый выход до максимума, если суммарная система питания на это не рассчитана.
Общая мощность до 4,6 кВт
Значение соответствует пределу блока при сети 220 В и требует подходящей подводящей инфраструктуры. Перед мероприятием составляют таблицу потребителей и распределяют их так, чтобы не перегружать ввод. Если суммарная мощность неизвестна, приборы не подключают методом пробного включения: защитное отключение во время программы может погасить всю связанную группу света.
PowerCON и безопасная коммутация
Фиксируемые силовые соединители уменьшают риск случайного расстыковывания, но их вставляют и снимают только при полностью снятом напряжении. Сначала собирают всю линию, проверяют фиксацию, целостность оболочек и отсутствие натяжения, затем включают питание. Демонтаж выполняют в обратной последовательности и никогда не используют кабель как ручку для переноски блока.
Распределитель удобен в сценическом комплекте с несколькими приборами, где требуется компактная силовая разводка. Его размещают в сухом доступном месте, защищают от посетителей и маркируют по группам. Перед каждым запуском сверяют фактическую сумму мощности с пределом 4,6 кВт, после чего включают нагрузку по предусмотренной последовательности и контролируют нагрев соединений.
Байпас удобно направить к следующему распределительному узлу, но общую цепь считают целиком от исходного ввода. Если следующий блок также имеет несколько выходов, суммарная нагрузка быстро растёт. Исполнительная схема должна показывать все каскады, номиналы защиты и фактических потребителей, а не только девять разъёмов первого корпуса.
