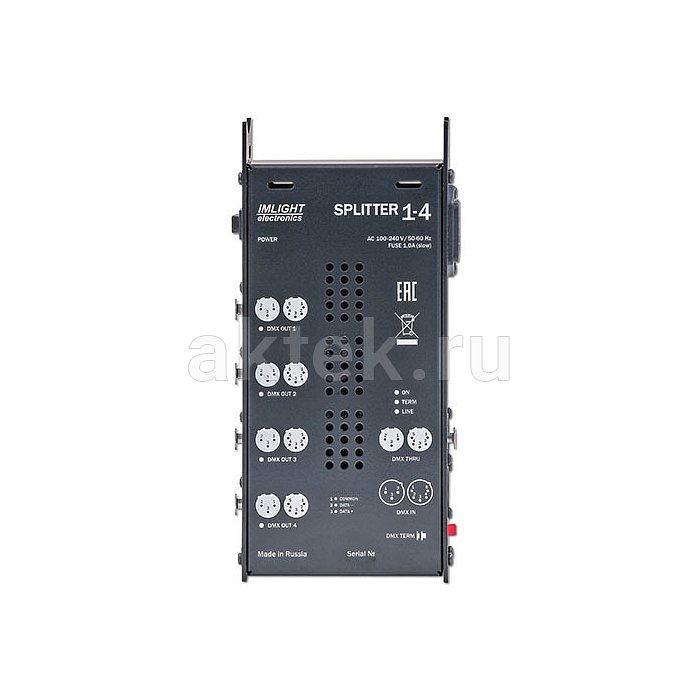

ИМЛАЙТ SPLITTER 1-4-5pin DMX-сплиттер 1U, четыре выхода
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- SPLITTER 1-4-5pin
- Тип товара
- DMX-сплиттер
- Комплектация
- настенный крепёж
- Монтаж
- на ферму или стену
- Питание
- 100–240 В, 50/60 Гц
- Разъёмы DMX
- XLR 5-pin
- Индикация
- входной и выходных линий
- Терминатор
- встроенный, 120 Ом
- Гальваническая развязка
- на каждом выходе
- Назначение
- распределение и гальваническая развязка DMX-линий
- Высота в рэке
- 1U
- Количество входов
- 1
- Количество выходов
- 4
- Габариты товара
- 219×110×44 мм
- Поддерживаемые протоколы
- DMX512-A
- Режимы управления
- DMX
- Вес в упаковке
- 1840 г
- Габариты упаковки (Д×Ш×В)
- 240×120×50 мм
Описание товара
Сплиттер DMX-512A ИМЛАЙТ SPLITTER 1-4-5pin решает частую проблему больших световых инсталляций: чем длиннее линия управления и чем больше приборов на ней, тем выше риск сбоев в передаче сигнала. Этот блок усиления с гальванической развязкой берёт один входной поток DMX-512A и раздаёт его на четыре независимых выхода, восстанавливая форму цифрового сигнала и защищая оборудование от помех по земле. Корпус монтируется как на сценическую ферму, так и на стену — в комплекте идёт настенный крепёж.Конструкция и корпус модели SPLITTER 1-4-5pin
Устройство выполнено в компактном формате высотой 1U с габаритами корпуса 219 × 110 × 44 мм без установочной скобы и 219 × 110 × 54 мм со скобой. Это позволяет разместить блок в тесном пространстве под фермой или закрепить на стене рядом с группой приборов. Питание универсальное — от сети 100–240 В, 50/60 Гц, одна фаза, при потребляемой мощности не более 3,5 ВА, поэтому блок работает практически от любой розетки на площадке. Диапазон рабочих температур от −30 до +50 °C делает его пригодным для выездных и уличных мероприятий, а не только для стационарных залов. Сетевой предохранитель на 1 А формата 5 × 20 мм защищает электронику от перегрузки по питанию.
Сборка и совместимость
Все сигнальные подключения выполнены разъёмами XLR 5-pin: на входе вилка, на четырёх выходах — розетки. Это стандарт профессиональных световых систем, поэтому блок стыкуется с пультами, диммерами, движущимися головами и прожекторами, работающими по протоколу DMX-512A с пятиконтактным разъёмом. Гальваническая развязка реализована оптронной изоляцией с напряжением не менее 1500 В — каждый выход электрически отделён от входа и от соседних линий, так что короткое замыкание или наводка на одной ветке не выведет из строя весь тракт. Встроенный терминатор номиналом 120 Ом снимает необходимость вручную ставить заглушку на конце линии. Индикация по входу и по каждому выходу помогает монтажнику за секунды понять, где пропал сигнал, без прозвонки кабелей.
Где применяется
Основной сценарий — распределение управляющего сигнала по крупным световым системам, где приборы разнесены по разным зонам портала, ферм и пролётов. Один пульт даёт исходный поток, а сплиттер разводит его на четыре ветки: например, на передний свет, задник, боковые башни и сценический пол. Гальваническая развязка особенно востребована на выездных площадках с разной землёй по питанию и на объектах с длинными кабельными трассами, где помехи копятся быстрее всего. Настенное и фермовое крепление делает блок удобным для монтажа в театрах, концертных залах, клубах, на телестудиях и выставочных стендах — там, где сигнал нужно надёжно довести до удалённых групп оборудования.
Модель подойдёт инженерам и монтажникам, которые строят разветвлённые линии DMX и хотят защитить дорогое световое оборудование от помех и просадок сигнала. Для одиночного прибора рядом с пультом такой блок избыточен — его смысл раскрывается именно на многоветочных системах.
