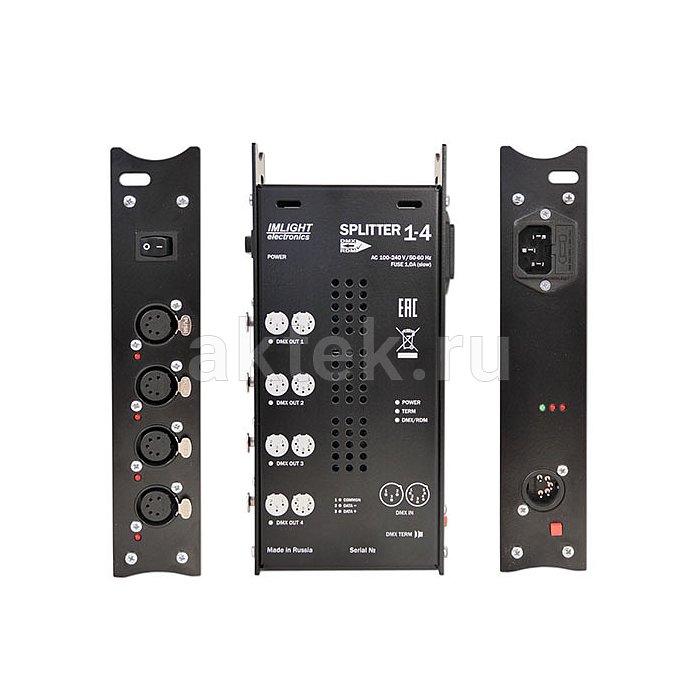

ИМЛАЙТ SPLITTER 1-4 RDM сплиттер DMX, один вход, четыре выхода
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- SPLITTER 1-4 RDM
- Тип товара
- DMX/RDM-сплиттер
- Вес товара
- 0,93 кг
- Монтаж
- на ферму или стену
- Потребляемая мощность
- не более 3 ВА
- Питание
- 100–230 В, 50/60 Гц
- Разъёмы DMX
- XLR 3-pin
- Индикация
- входной и выходных линий
- Гальваническая развязка
- на каждом выходе, 1500 В
- Назначение
- распределение и гальваническая развязка DMX-линий
- Количество входов
- 1
- Количество выходов
- 4
- Габариты товара
- 216×118×44 мм
- Поддерживаемые протоколы
- DMX512-A, RDM
- Режимы управления
- DMX, RDM
- Вес в упаковке
- 1100 г
- Габариты упаковки (Д×Ш×В)
- 260×160×80 мм
Описание товара
Когда к одной световой консоли подключены десятки приборов, разбросанных по разным группам, без грамотного распределения сигнала не обойтись — и здесь работает ИМЛАЙТ SPLITTER 1-4 RDM. Это блок сплиттера с одним входом и четырьмя выходами, который принимает сигнал управления, размножает его на несколько независимых линий и одновременно защищает каждую группу приборов от помех. Ключевая особенность модели — гальваническая развязка выходов и поддержка протокола RDM, то есть двусторонней связи между пультом и световыми приборами. Стоит сразу оговориться: это не механический элемент фермы, а активное электронное устройство, которое монтируется на конструкцию или на стену.Конструкция и монтаж SPLITTER 1-4 RDM
Блок выполнен в компактном металлическом корпусе с габаритами 216 × 118 × 44 мм и массой около 0,93 кг. Такой формат удобен для размещения прямо на трубе фермы рядом с группой приборов или на стене в аппаратной. Питание — от сети 110–230 В, 50/60 Гц, при потреблении не более 3 ВА, поэтому устройство почти не нагружает электрическую линию. Рабочий диапазон температур от +2 до +45 °C рассчитан на условия сцены и павильона. Сигнальная коммутация построена на разъёмах XLR 3-pin (по заказу доступны XLR 5-pin и Amphenol), а индикация по входу и по каждому выходу помогает быстро понять, где обрыв или потеря сигнала при монтаже.
Сборка и совместимость
Устройство работает в протоколах DMX512-A и RDM, что делает его совместимым практически с любой современной световой системой — от диммерных блоков до подвижных голов. Один вход принимает линию от консоли, четыре выхода раздают её на отдельные группы приборов, при этом каждая линия развязана и защищена напряжением гальванической изоляции до 1500 В. Это значит, что короткое замыкание или наводка на одной ветке не выведет из строя пульт и не затронет остальные группы. Прозрачность для RDM — важный практический момент: сигналы обратной связи от приборов возвращаются к пульту, что позволяет удалённо адресовать и настраивать оборудование без ручного перебора DIP-переключателей на каждой голове.
Где применяется
Основной сценарий — крупные световые инсталляции, где линия управления делится на несколько ветвей: сценические порталы, фермовые пролёты с большим количеством приборов, концертные площадки и театральные комплексы. Возможность крепления на ферму делает блок удобным для распределённых систем, когда сплиттер ставится ближе к группе приборов, а не собирается всё в один узел у пульта. Настенный монтаж подойдёт для стационарных студий, телевизионных павильонов и клубов с постоянной световой схемой. Модель ориентирована на инженеров и техников, которым нужна не просто раздача сигнала, а надёжная развязка групп и полноценная поддержка RDM. Если задача — просто размножить сигнал на пару приборов рядом с пультом, такой функциональный блок избыточен, но для протяжённых и сложных систем он снимает большую часть рисков по сигналу.
