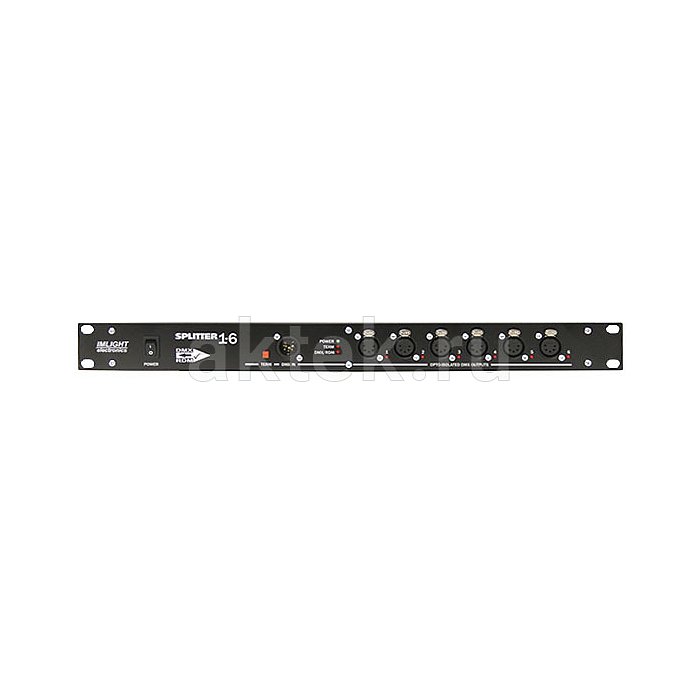

ИМЛАЙТ SPLITTER 1-6 RDM-5pin DMX-сплиттер, 6 выходов
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- SPLITTER 1-6 RDM-5pin
- Тип товара
- DMX-сплиттер
- Частота сети
- 50/60 Гц
- Напряжение изоляции
- не менее 1500 В
- Индикация сигнала
- вход и каждый выход
- Гальваническая развязка
- вход и каждый выход
- Восстановление формы сигнала
- есть
- Встроенный терминатор
- 120 Ом
- Количество контактов
- 5
- Питание
- 100–240 В
- Назначение
- распределение и гальваническая развязка DMX-линий
- Высота в рэке
- 1U
- Количество входов
- 1
- Количество выходов
- 6
- Разъёмы и интерфейсы
- XLR
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX-512, RDM
- Режимы управления
- DMX, RDM
- Вес в упаковке
- 3500 г
- Габариты упаковки (Д×Ш×В)
- 500×320×150 мм
Описание товара
Для распределения управляющего сигнала между группами световых приборов на сцене или в инсталляции используется сплиттер Имлайт SPLITTER 1-6 RDM-5pin. Один вход и шесть выходов с гальванической развязкой, поддержка протокола RDM с двусторонним обменом данными, встроенный терминатор 120 Ом и корпус высотой 1U для рэковой стойки. Устройство рассчитано на постоянную работу в световых системах, где нужно защитить пульт и приборы от паразитных токов и одновременно сохранить возможность обратной связи с оборудованием по шине DMX.Конструкция и особенности SPLITTER 1-6 RDM-5pin
Внутри блока каждый выход развязан оптронной изоляцией с напряжением не менее 1500 В — это отделяет группы приборов друг от друга и от консоли, поэтому короткое замыкание или наводка на одной линии не выведет из строя остальные ветви и сам пульт. Формирователи фронтов восстанавливают форму сигнала DMX-512A, что важно при длинных кабельных трассах и большом количестве устройств в цепочке. Ключевое отличие от обычных распределителей — двунаправленная работа: сплиттер прозрачен для сигналов обратной связи от приборов к пульту, что необходимо для протокола RDM. Через RDM световой оператор с консоли считывает адреса, режимы и статус светильников без физического доступа к оборудованию. Все шесть выходов и вход выполнены на разъёмах XLR 5-pin, каждый канал имеет собственную индикацию, а на входе установлен терминатор 120 Ом для корректного согласования линии.
Применение
Устройство встаёт в рэковую стойку центрального аппаратного узла — в театре, концертном комплексе, телестудии, клубе или на прокатной площадке. Один сигнал с пульта разветвляется на шесть независимых линий, к каждой из которых можно подключить свою группу приборов: например, фронтальный свет, контровой, эффекты, движущиеся головы, стробы и дым-машины. При этом благодаря RDM оператор с одного места опрашивает и настраивает адресацию всей системы. Питание от универсальной сети 100–240 В 50/60 Гц позволяет использовать блок как на стационарных объектах, так и в турах с нестабильным напряжением. Максимальный выходной ток 1 А на канал покрывает типовую нагрузку линии DMX с приёмниками промышленного класса.
Серия и исполнение
Модель относится к линейке рэковых DMX-сплиттеров с гальванической развязкой производства российской компании Имлайт. Индекс 1-6 означает конфигурацию «один вход — шесть выходов», RDM-5pin — поддержку двустороннего протокола и тип разъёмов. В серии Имлайт есть варианты с меньшим числом выходов и с разъёмами 3-pin — конфигурация с 5-контактными XLR соответствует полному стандарту DMX-512 с резервной парой и подходит для профессионального оборудования. Корпус высотой 1U экономит место в рэке, а установленный терминатор освобождает от подбора внешней заглушки.
