Распределитель питания INVOLIGHT POWERPACK24
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
Описание товара
Распределитель питания INVOLIGHT POWERPACK24 — 24-канальный блок прямых включений для централизованного управления сетевой нагрузкой светового комплекса. Каждый канал выведен на собственный PowerCon, рассчитан на ток 0,5 А и защищён отдельным предохранителем, а режим работы задаётся с панели либо по DMX512.Двадцать четыре независимых выхода

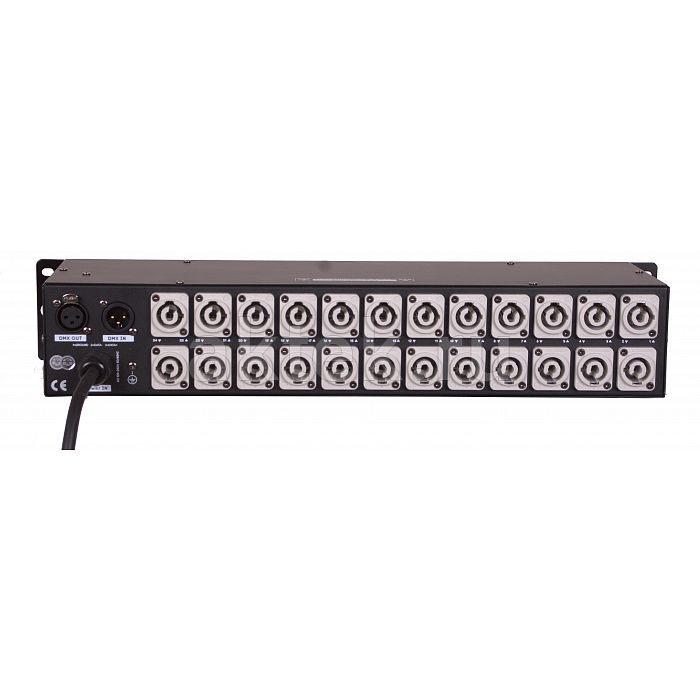

Отдельные линии позволяют распределить подключённые приборы по 24 управляемым каналам. На каждом выходе установлен PowerCon, обеспечивающий фиксируемое соединение с совместимой силовой коммутацией. Допустимый ток одного канала составляет 0,5 А, поэтому нагрузку предварительно рассчитывают для каждого направления, а не только для блока в целом. Такая организация делает схему понятной при обслуживании и поиске нужной линии.
Индивидуальная защита и индикация
Предохранитель на каждом канале локализует защиту конкретного выхода. Внешний светодиодный индикатор помогает видеть состояние сигнала без разборки стойки и последовательной проверки подключённых потребителей. Подписанная разводка особенно полезна в инсталляции с несколькими группами света: оператор соотносит номер канала, подключённый прибор и соответствующий защитный элемент, сокращая время диагностики во время подготовки площадки.
DMX512 и работа с панели

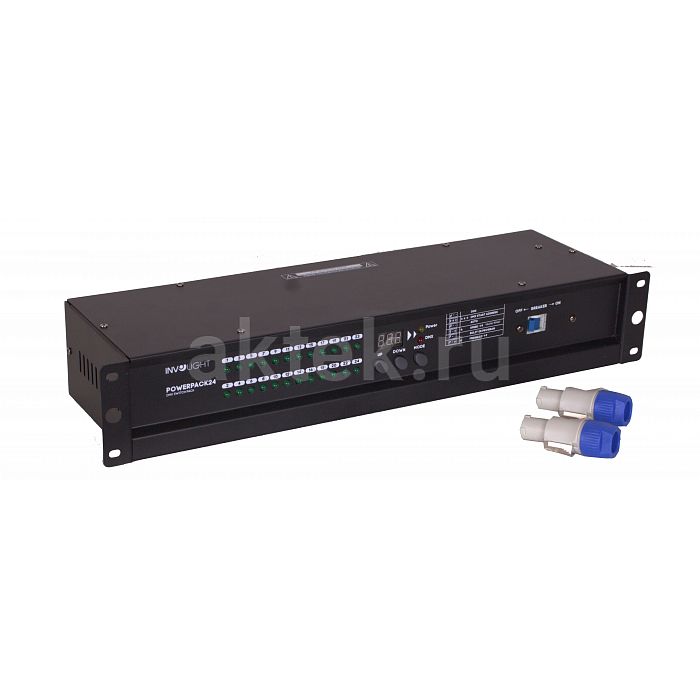

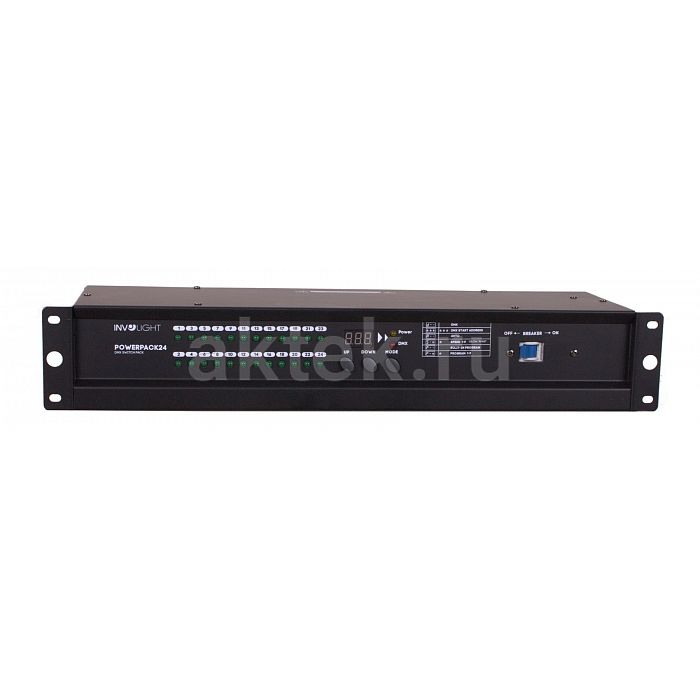

Управление доступно через встроенное меню с дисплеем или по стандартному протоколу DMX512. Экран показывает адрес, номер программы и скорость её выполнения. Локальная панель удобна для проверки и автономного запуска, а DMX-подключение включает силовые каналы в общую световую систему. Выбранный способ зависит от сценария, но оба варианта сохраняют централизованный контроль одного 24-канального узла.
Размещение в световом комплексе
Блок подходит стационарной аппаратной, сценической стойке и мобильному набору, где требуется много маломощных управляемых линий. До подключения составляют таблицу каналов, проверяют ток каждого потребителя и используют совместимые силовые кабели. DMX-трассу прокладывают отдельно от сетевых проводов настолько, насколько позволяет площадка, а дисплей оставляют доступным оператору для адресации и контроля программы.
При первом включении полезно протестировать каналы по одному: сверить номер на дисплее, светодиодную индикацию и фактический выход. Затем группы объединяют в программу или DMX-сцену. Такой порядок не добавляет мощности, зато помогает обнаружить ошибочную коммутацию до начала мероприятия и сохранить понятную документацию для следующего монтажа.
